TI德州仪器 LT4356-2 产品介绍
2026-04-14
0次
说明
- 可阻止高电压浪涌
- 可调输出钳位电压
- 过流保护
- 宽工作范围：4 V 至 80 V
- 反向输入保护高达 –60 V
- 7 µA 低关断电流 (LT4356-1)
- 适用于电平检测比较器或线性稳压器控制器的辅助放大器 (LT4356-2)
- 可调故障计时器
- 控制 N 通道 MOSFET
- 关断引脚可承受 –60 V 至 100 V 电压
- 故障输出指示
- 保证工作温度 125°C

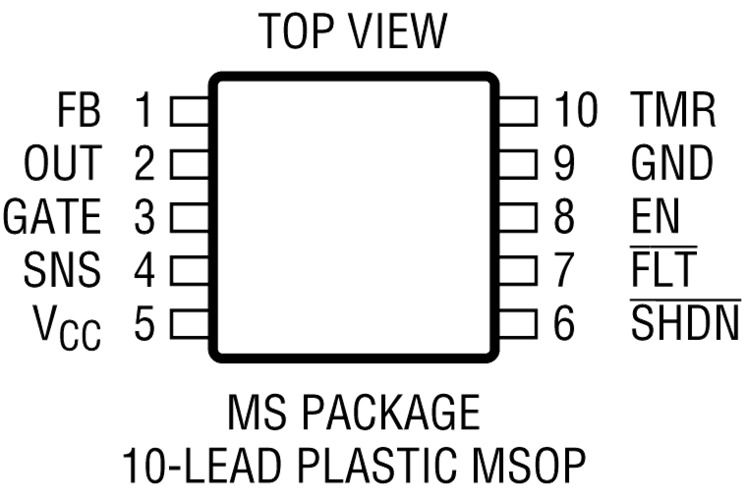

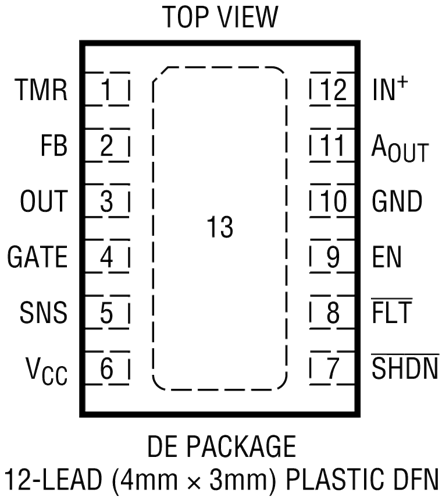

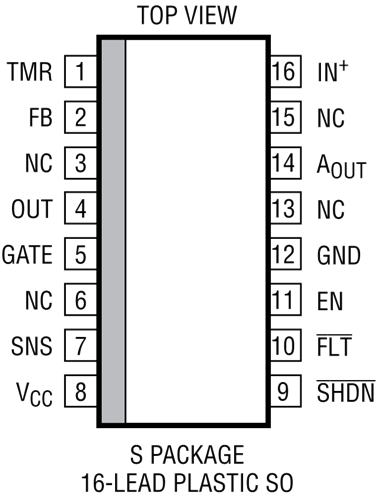

- 采用 (4 mm × 3 mm) 12 引脚 DFN、10 引脚 MSOP 或 16 引脚 SO 封装
特性

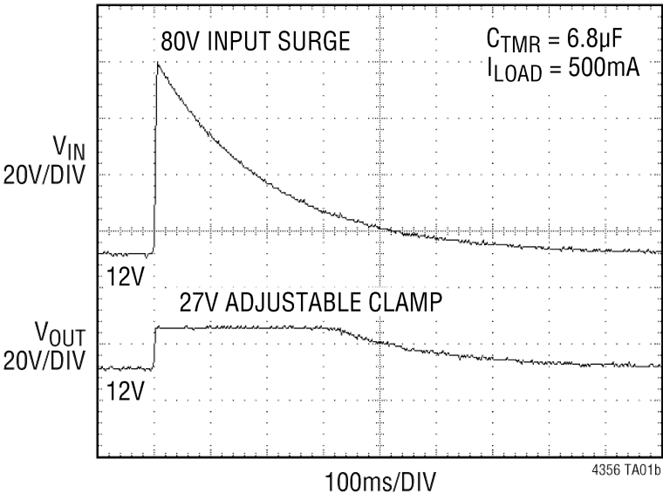

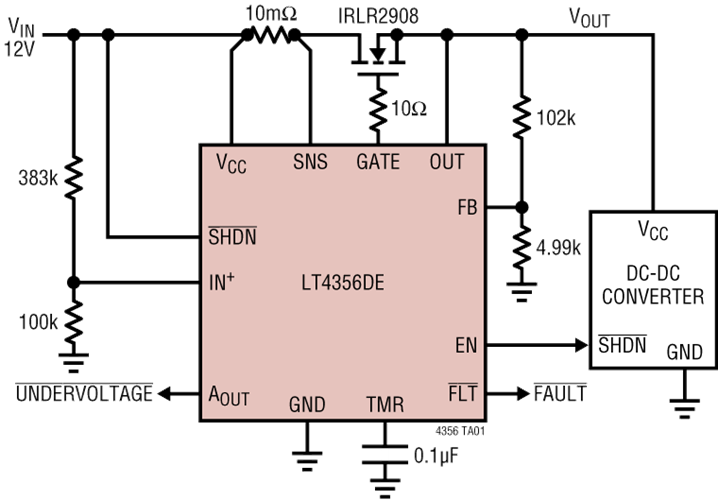

LT4356 浪涌抑制器可保护负载不受高电压瞬态的影响。它可在过压事件（例如汽车负载突降）期间通过控制外部 N 通道 MOSFET 来调节输出。输出将被限制为安全值，从而允许负载继续正常运行。LT4356 还可监控 VCC 和 SNS 引脚之间的电压降，以防止发生过流故障。内部放大器可将电流检测电压限制为 50 mV。在任一故障条件下，将会根据 MOSFET 应力按比例反向启动计时器。如果计时器终止，FLT 引脚将会拉低以警告即将关断。如果该状况持续存在，则会关闭 MOSFET。经过一段冷却期后，GATE 引脚将会上拉，重新接通 MOSFET。
该辅助放大器可用作电压检测比较器或用于驱动外部 PNP 调整管的线性稳压器控制器。
可以使用背靠背 FET 来代替肖特基二极管以实现反向输入保护，从而减小电压降和功率损失。关断引脚可在关断期间将 LT4356-1 的静态电流降低至 7 µA 以下。LT4356-2 与 LT4356-1 的不同之处在于，在关断期间，它可将静态电流降低至 60 µA 并使辅助放大器保持带电，用作欠压锁定或始终开启的稳压器。
| LT4356-1 LT4356MP-1 | LT4356-2 LT4356MP-2 | LT4356-3 LT4356MP-3 | |
| 低关断电流 | 7 uA | 60 uA | 7 uA |
| 处于关断状态的辅助放大器 | 关闭 | 始终通电 | 关闭 |
| 故障重试 | 重试 | 重试 | 闩锁 |
| 封装 | DFN-12、MS-10、SO-16 | DFN-12、SO-16 | DFN-12、MS-10、SO-16 |
| 温度等级 | C、I、H、MP | C、I、H、MP | C、I、H、MP |
应用
- 汽车/航空电子设备浪涌保护
- 热交换/带电插入
- 电池供电系统的高端开关
- 本质安全应用
