TI德州仪器 LTC4223 产品介绍

2026-04-14 0次

说明

允许在带电的高级夹层卡 (AMC) 或 MicroTCA 背板上安全地进行电路板的插拔操作
控制 12V 主电源和 3.3V 辅助电源
可在 ≤1μs 的时间里实现对峰值故障电流的限制
可调电流限值和电路断路器
集成 0.3Ω AUX（辅助）开关
高压侧电流检测
用于外部 N 沟道 MOSFET 的栅极驱动器
针对过流保护的可调响应时间
可调电源电压上电速率
热停机保护
LTC4223-1：在故障之后锁断
LTC4223-2：在故障之后自动重试

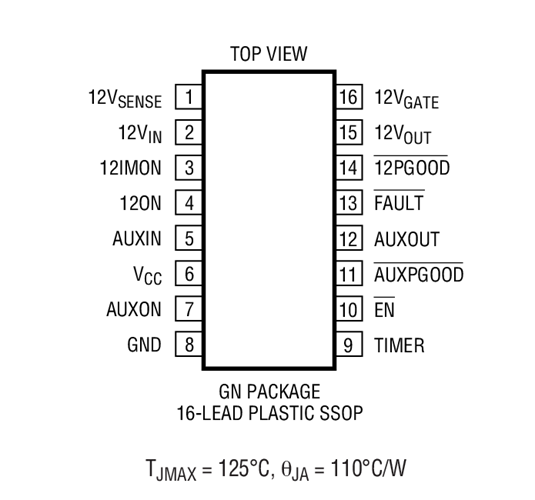

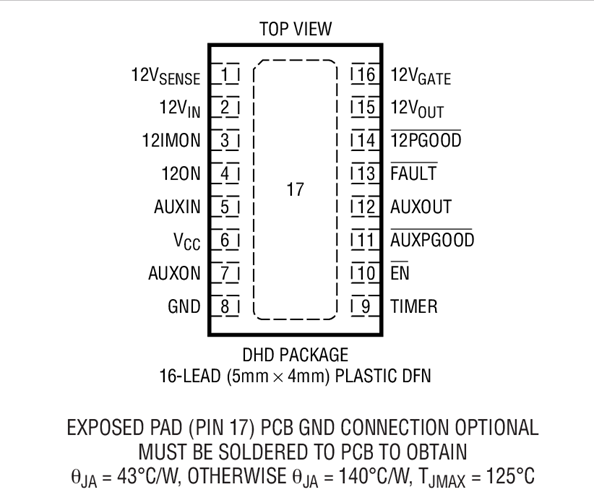

16 引脚 SSOP 和 5mm x 4mm DFN 封装

特性

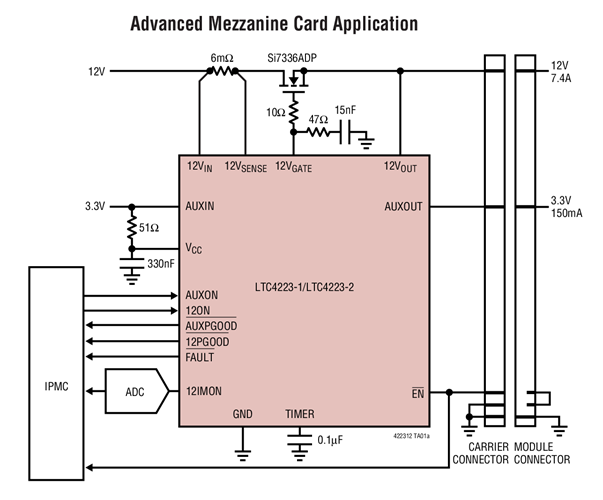

LTC^®4223 正电压热插拔 (Hot Swap^™) 控制器允许在带电的 AMC 或 MicroTCA 背板上安全地进行电路板的插拔操作。它利用一个外部 N 沟道 MOSFET 来控制主 12V 电源，并采用一个集成开关来控制 3.3V 辅助电源。12V 输出的斜坡速率是可调的，并包括浪涌电流限制功能。另外，还利用一个快速动作电流限制电路和一个准确度为 5% 的定时电路断路器对 12V 输出提供了短路故障保护。3.3V 输出包括软起动和过流保护功能。

LTC4223 具有一个用于 12V 电源的电流监视器输出，并负责报告两个电源的故障和良好工作状态。它还可检测板卡的插拔，并实现了对 12V 电源输出和 3.3V 电源输出的独立控制。LTC4223-1 具有一个锁断电路断路器，而 LTC4223-2则提供了故障之后的自动重试。
