TI德州仪器 ADM1177 产品介绍
2026-04-14
0次
说明
- 能够将电路板安全地插入带电背板或拔出
- 控制电源电压范围：3.15 V至16.5 V
- 精密电流检测放大器
- 精密电压输入
- 12位ADC用于电流和电压回读
- 为外部N-沟道FET提供电荷泵栅极驱动
- 高电平有效ON引脚
- 10引脚MSOP封装
- 可调模拟电流限值，带断路器
- ±3% 精确热插拔电流限值
- 快速响应限制峰值故障电流
- 电流故障时自动重试或自锁
- 可通过TIMER引脚编程设置热插拔时序
- 软启动引脚用于基准电压调节和初始电流斜率编程
- I2C 快速模式兼容接口（最大400 kHz）
特性

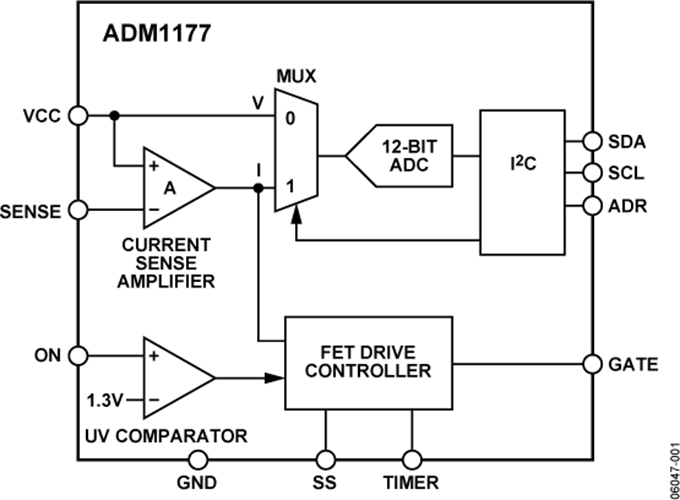

ADM1177是一款集成式热插拔控制器，通过一个片内12位模数转换器(ADC)提供数字电流和电压监控，通信采用I2C 接口进行。
内部电流检测放大器通过VCC引脚和SENSE引脚，可检测电源路径中检测电阻上的电压。

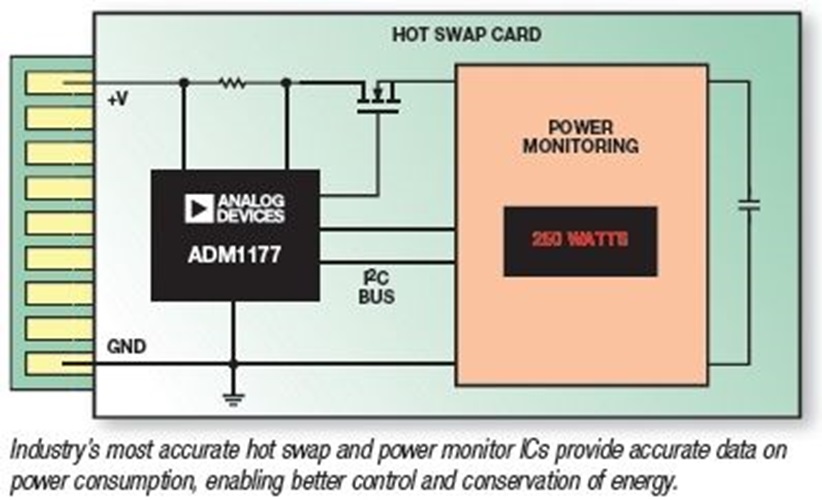

ADM1177通过GATE引脚控制电源路径中一个外部N-沟道FET的栅极电压，从而限制流经该检测电阻的电流。检测电压（因而涌入电流）保持在最大预设值以下。
ADM1177限制最大电流流经该FET的时间，进而保护外部FET。这一电流限制周期通过选择TIMER引脚上连接的电容来设置。 此外，该器件还能防范热插拔完成时可能会发生的过流情况。当发生短路时，检测电阻中的电流超过过流跳闸阈值，FET将立即拉低GATE引脚而切断。
该器件还有一个软启动(SS)引脚，这样用户就能控制电流检测放大器上的基准电压。启动时，内部电流源对此引脚上的电容充电，因而用户可以设置初始电流斜升特性。也可以对此引脚驱动电压，以改变基准电压。
12位ADC可以测量检测电阻中的电流以及VCC引脚上的电源电压。利用工业标准I2C 接口，控制器可以从ADC读取电流和电压数据。测量可以通过I2C 指令启动。或者，ADC也可以连续运行，用户可以在需要的任何时候读取最新转换数据。根据ADR引脚的连接方式，最多可以创建四个唯一的 I2C 地址。

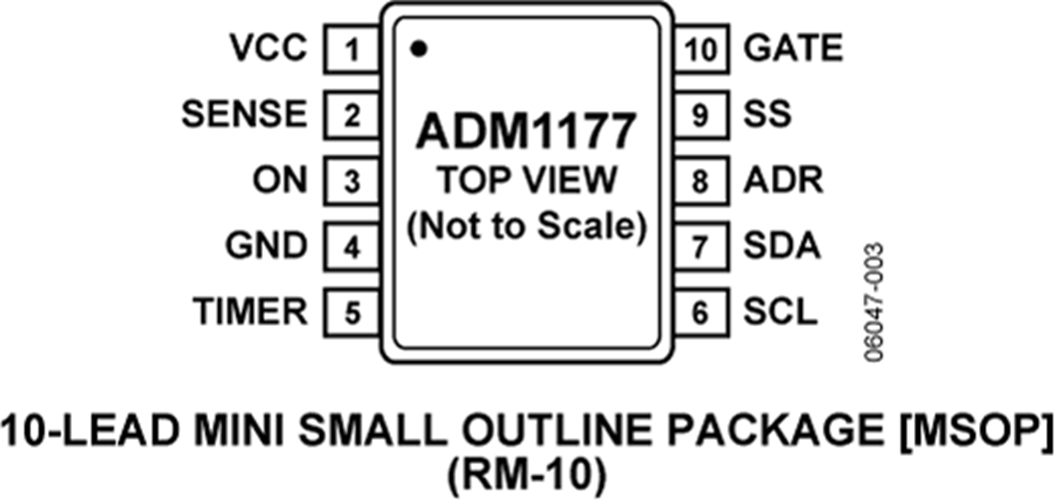

ADM1177采用10引脚MSOP封装。
应用
数据手册, Rev. B, 3/08
