TI德州仪器 LTC4216 产品介绍
2026-04-14
0次
说明
- 允许在带电背板上安全地进行电路板的插拔操作
- 可控制 0V 至 6V 的负载电压
- 快速响应限制了峰值故障电流
- 可调模拟电流限值

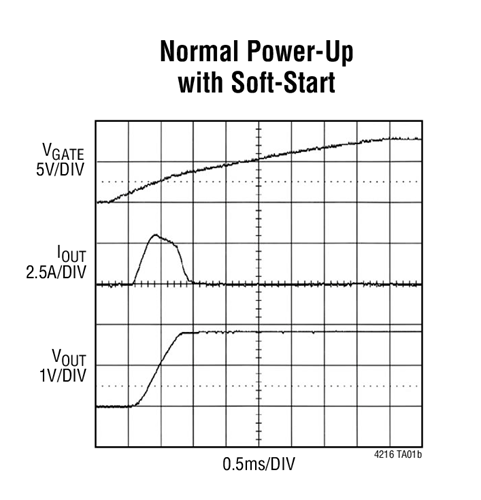

- 具浪涌电流限制功能的可调软起动
- 用于过流保护的可调响应时间
- 低的电路断路器跳变门限：25mV
- 无需外部栅极电容器
- 用于 N 沟道 MOSFET 的内部充电泵
- 可调的输出电源电压上电速率
- RESET 和 FAULT 输出

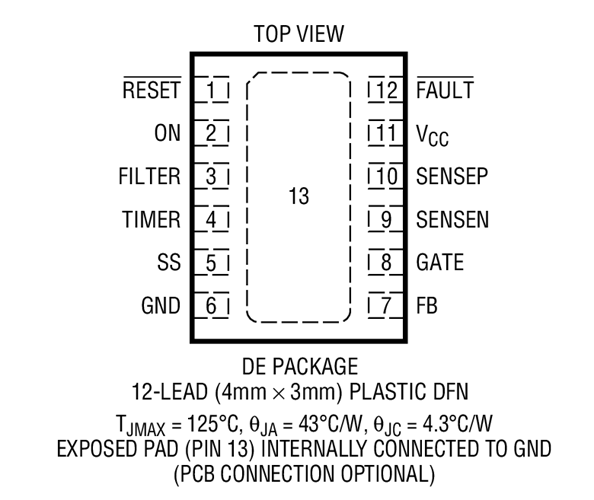

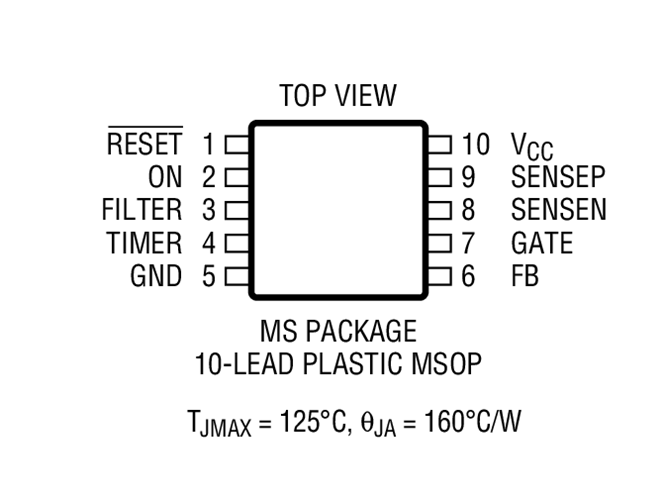

- 10 引脚 MSOP 和 12 引脚 (4mm x 3mm) DFN 封装
特性
LTC®4216 是一款低电压正电源热插拔 (Hot Swap™) 控制器，允许在带电背板上安全地进行电路板的插拔操作。该器件可控制 0V 至 6V 的负载电压，并利用瞬时模拟电流限制来隔离严重的故障。

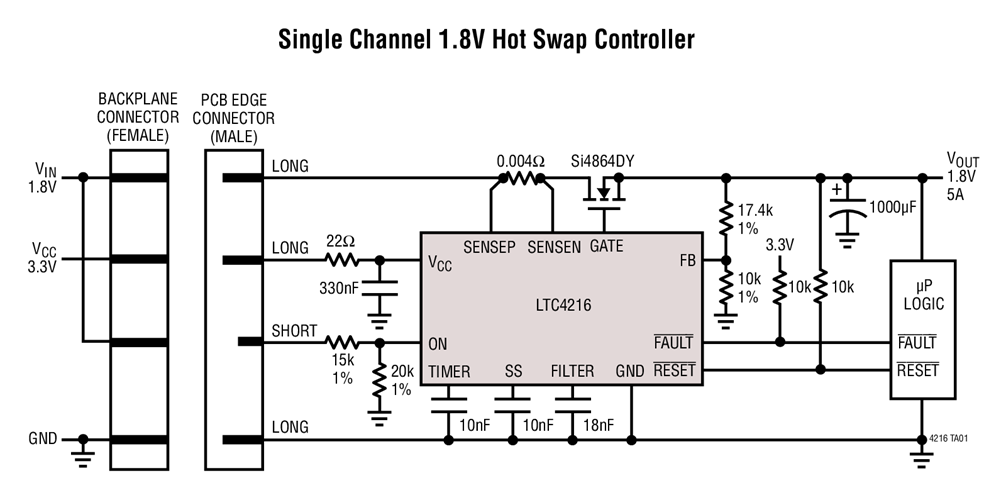

一个内部高端开关驱动器负责控制一个外部 N 沟道 MOSFET。可调软起动功能用于限制启动期间针对大负载电容器的浪涌电流变化速率。通过与一个模拟限流放大器配合使用，具可调响应时间的电子电路断路器可提供双电平过流保护。模拟电流限制环路补偿不需要外部栅极电容器。
FB 引脚负责监视输出电源电压并向 RESET 输出引脚发出指示信号。一个 ON 引脚用于提供接通 / 关断控制，而一个 FAULT 引脚则用于指示故障状态。LTC4216 采用 10 引脚 MSOP 封装和 12 引脚 (4mm x 3mm) DFN 封装。
应用
- 电子电路断路器
- 电路板带电插拔
- 工业高端开关 / 电路断路器
- 光网络
