TI德州仪器 MAX5944 产品介绍

2026-04-14 0次

说明

为7.5V至37V电源提供安全热插拔
双通道热插拔
具有超快速关闭功能的低压差电源“或”
主动限流
±5%限流检测精度
2ms限流超时
输出短路条件下快速限流响应
驱动外部n沟道功率MOSFET
独立的过流故障状态输出
259ms自动重试周期
10µA (每通道)关断电流
独立的ON/OFF控制允许欠压锁定设置
通过ON/OFF输入实现快速负载断开控制
双向负载断开
从一个端口到另一个端口的电源切换

特性

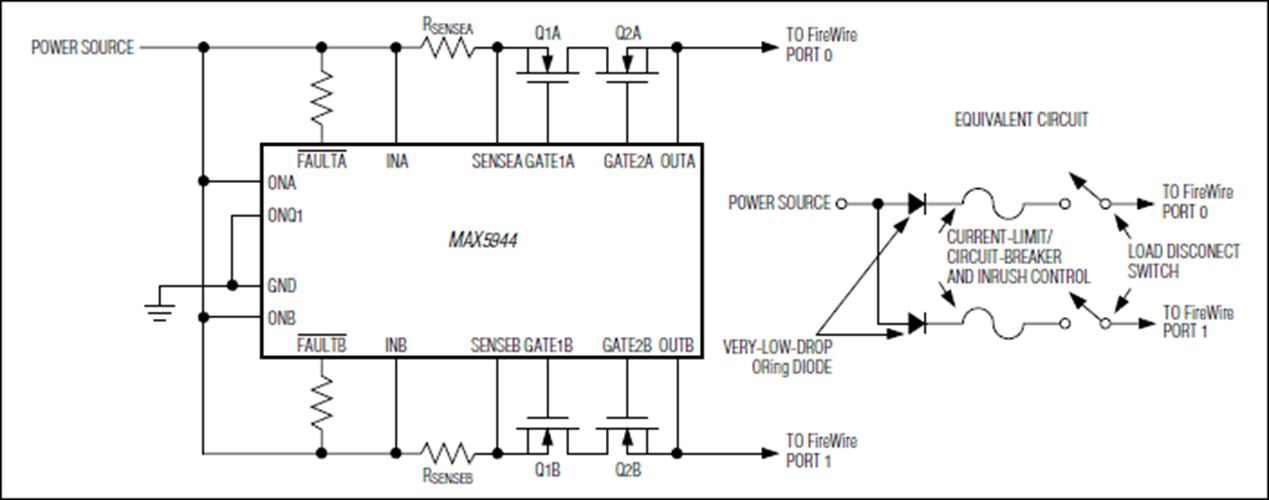

MAX5944是为FireWire®应用提供的双路限流器/低压差“或”开关控制器电源管理IC。每个独立通道控制两个外部功率MOSFET，从而调节从输入电源到负载的电流，并实现低压差电源“或”功能。MAX5944工作在7.5V至37V输入电压范围内，除了提供适于FireWire应用的二极管“或”功能外，还提供浪涌电流与输出电流限制。

通过浪涌电流控制与输出限流功能，MAX5944允许FireWire外设从带电的FireWire端口安全插拔。MAX5944具有限流功能，在2ms超时时间内，主动限制负载吸取的电流。在259ms自动重试延时结束后，自动重试功能将自动重启。

当连接到另一个提供更高电压的FireWire外设时，“或”功能为保护FireWire端口提供了非常有效的方法。通过关闭外部MOSFET，MAX5944提供真正的双向负载断开。每个通道都具有独立的ON/OFF控制，关断时每通道的电源电流小于10µA。

MAX5944工作在-40°C至+85°C扩展级温度范围，采用16引脚SO封装。
