TI德州仪器 LTC4221 产品介绍

2026-04-14 0次

说明

允许在带电背板上安全地进行电路板的插拔操作
可配置电源排序
具电流折返功能的软起动可限制浪涌电流
无需外部栅极电容器
可调双级电路断路器保护
可控制 1V 至 13.5V 的电源电压
独立 N 沟道 MOSFET 高端驱动器
FB 引脚监视 V_OUT 以提供过压保护
发生电流故障时可选择锁断或自动重试
FAULT 和 PWGRD 输出

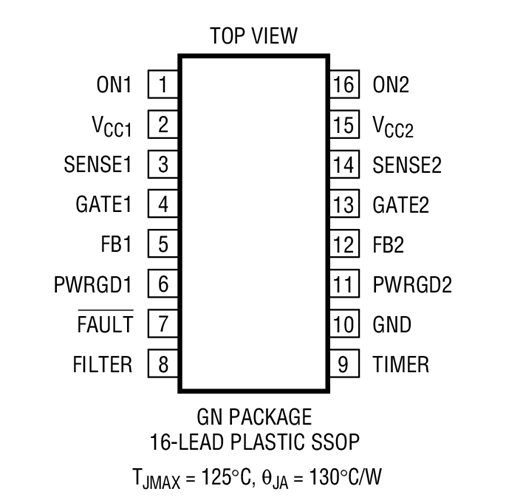

窄体 16 引脚 SSOP 封装

特性

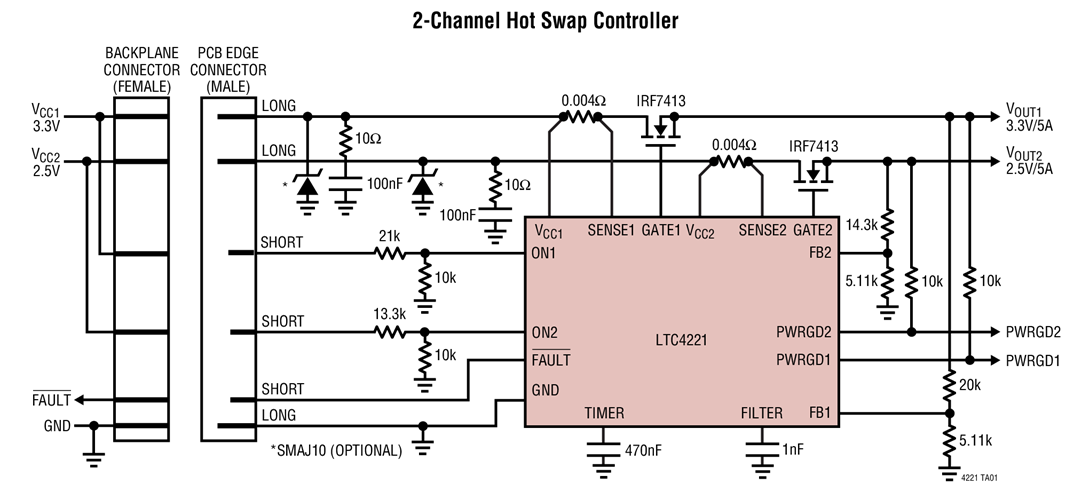

LTC^®4221 是一款两通道热插拔 (Hot Swap^™) 控制器，允许电路板在带电背板上安全地插入和拔出。该器件采用两个独立的高端栅极驱动器来控制两个外部 N 沟道传输晶体管，可利用电流折返功能来使输出电压斜坡上升，以限制启动期间的浪涌电流。在 GATE 引脚上无需布设外部补偿电容器。对于 2.7V 至 13.5V (通道 1) 和 1V 至 13.5V (通道 2) 的电源电压，可通过配置使两个通道独立或同时斜坡上升和下降。

每个通道具有两个电流限值比较器，用于在启动周期之后提供双级和双速过流电路断路器保护。如果任何电流检测电压超过 100mV 的持续时间达 1μs 或超过 25mV 且持续时间达到了超时延迟 (该延迟由 FILTER 引脚上的 CFILTER 来设定)，则 FAULT 锁存器被设定，而且两个 GATE 引脚均被拉至低电平。

FB 引脚负责监视各自通道的输出电压，并提供 PWRGD 比较器的输入以及过压保护功能。
