TI德州仪器 LT4256-3 产品介绍

2026-04-14 0次

说明

允许在带电背板上安全地进行电路板的插拔操作
电源电压控制范围：10.8V 至 80V
折返电流限制
开路和过流故障检测
驱动一个外部 N 沟道 MOSFET
在过流故障之后可执行自动重试或闭锁操作

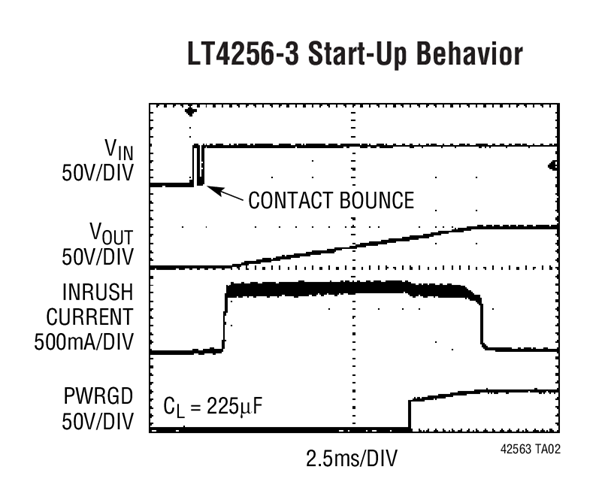

可编程电源电压上电速率
MOSFET 开路检测
1% 过压和欠压检测准确度
采用 16 引脚 SSOP 封装

特性

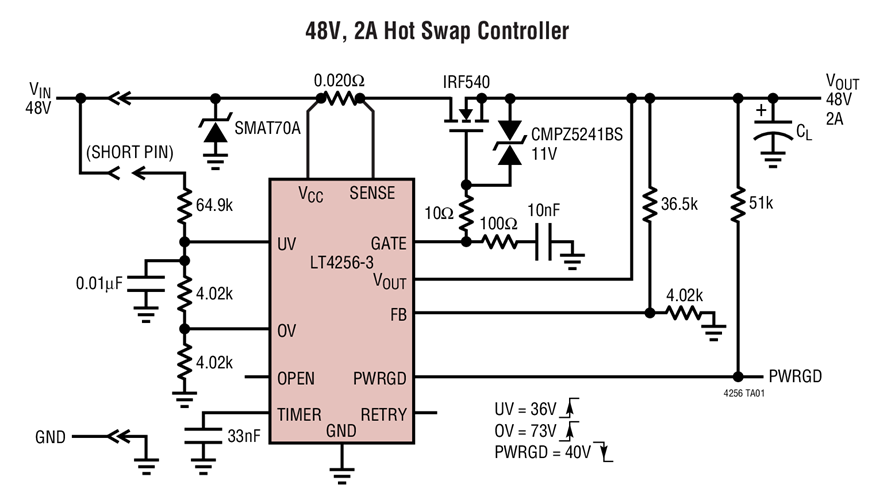

LT^®4256-3 是一款高电压热插拔 (Hot Swap^™) 控制器，其允许在带电背板上安全地进行电路板的插拔操作。一个内部驱动器负责驱动高压侧 N 沟道 MOSFET 栅极，以控制 10.8V 至 80V 的电源电压。该器件具有一个开路检测 (OPEN) 输出，用于指示异常低的负载电流情况。

另外，LT4256-3 还具有一个可调的模拟折返电流限值。如果电源处于电流限制状态的时长超过了一个可编程的时间值，则 N 沟道 MOSFET 关断，PWRGD 输出被置于低电平有效状态，而且 LT4256-3 将执行自动重启 (在一个超时延迟之后) 或闭锁操作，直到 UV 引脚循环至低电平为止 (取决于 RETRY 引脚的状态)。

当输出电压升至一个编程电平以上时，PWRGD 输出将发出指示信号。一个从 V_CC 引出的外部电阻器串负责提供可编程欠压和过压保护。

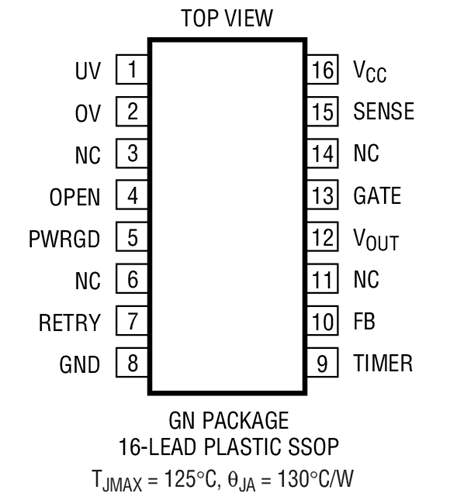

LT4256-3 采用 16 引脚 SSOP 封装。
