LTC4241

推荐新设计使用

PCI 总线和 3.3V 辅助热插拔控制器

TI德州仪器 LTC4241 产品介绍

2026-04-14 0次

说明

允许从带电 PCI 插槽安全地进行电路板的插拔操作
可控制 3.3V、5V、–12V、12V 和 3.3V 辅助电源
独立的 3.3V 辅助电源热插拔控制器
具电路断路器的折返电流限制功能电路
可调的电源电压上电速率
用于外部 N沟道 FET 的高压侧驱动
–12V 和 12V 片内开关
故障和电源良好输出

特性

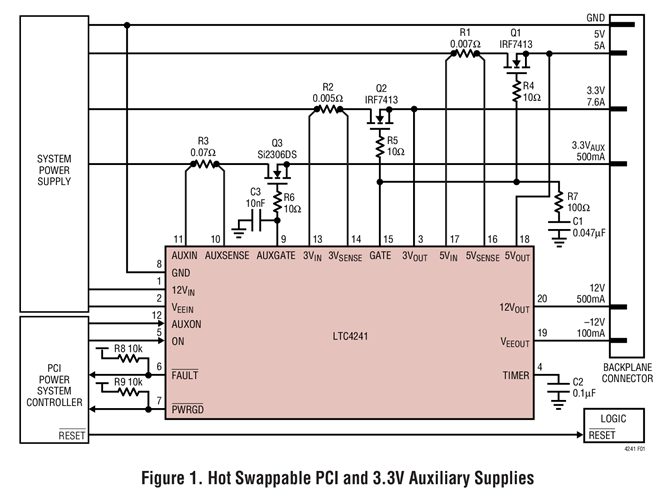

LTC^®4241 是一款热插拔控制器，其允许从一个带电 PCI 总线插槽安全地进行电路板的插拔操作。LTC4241 具有一个负责控制 4 个 PCI 电源的主控制器，和一个用于控制 3.3V 辅助电源的独立辅助控制器。外部 N 沟道晶体管用于控制 3.3V、5V 和 3.3V 辅助电源，而片内开关则控制 –12V 和 12V 电源。能够以一种可调速率使 3.3V、5V 和 3.3V 辅助电源斜坡上升。电子电路断路器可保护所有 5 个电源免遭过流故障的损坏。折返电流限制功能可抑制出现短路时的电流尖峰和功耗。当所有 4 个 PCI 电源电压均处在容限范围之内时，主控制器的 PWRGD 输出将发出指示信号。FAULT 输出可指示 5 个电源中的任何一个所发生的过流情况。

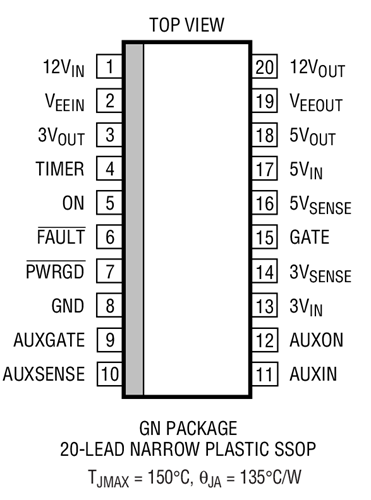

LTC4241 采用 20 引脚窄体 SSOP 封装。
