说明

允许在带电背板上安全地进行电路板的插拔操作
可控制 0V 至 –16V 的电源
可调的模拟电流限制和电路断路器定时器
快速响应时间可限制峰值故障电流
可调的软起动电流限制
具漏极电压加速响应的可调定时器
可调的欠压 / 过压保护
LTC4214-1：在发生故障后执行锁断操作
LTC4214-2：在发生故障之后执行自动重试操作

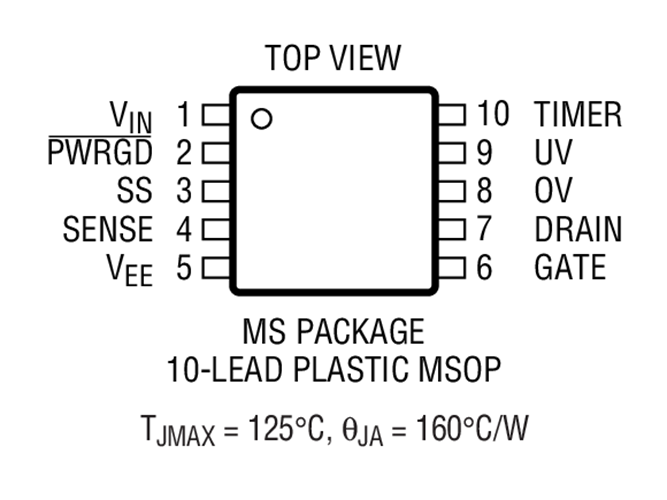

采用 10 引脚 MSOP 封装

特性

LTC^®4214 负电压热插拔 (Hot Swap^™) 控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流受控于三个电流限制级：一个定时电路断路器、主动电流限制功能电路和一个负责在最坏灾难性故障情况下限制峰值电流的快速正向通路。

可调的欠压和过压检测器在输入电源超过期望的工作范围时将负载断接。LTC4214 可控制范围从接近 0V 至 –16V 的负电源。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。当检测到过大的 MOSFET 漏极电压时该响应时间将加速，从而把 MOSFET 保持在其安全工作区 (SOA) 之内。一个可调软起动电路用于控制启动时的 MOSFET 浪涌电流。一个电源良好状态输出可在启动时使能电源模块，或在电路断路器跳变的情况下停用电源模块。

LTC4214-1 电路断路器故障超时之后执行锁断操作。LTC4214-2 则在故障之后执行自动重试操作。LTC4214 采用 10 引脚 MSOP 封装。
