TI德州仪器 LTC4230 产品介绍
2026-04-14
0次
说明
- 允许在带电背板上安全地进行电路板的插拔操作
- 可控制三个电源电压：范围为 1.7V 至 16.5V，并且 VCC1 ≥ VCC2 ≥ VCC3
- 具浪涌电流限制功能的可编程软起动，无需外部栅极电容器
- 无需外部栅极电容器，可实现较快的关断时间
- 双级过流故障保护
- 可编程过流响应时间
- 可编程过压保护
- 自动重试或闭锁模式操作
- 独立的 N 沟道 FET 高压侧驱动器
- 用户可编程电源电压上电速率

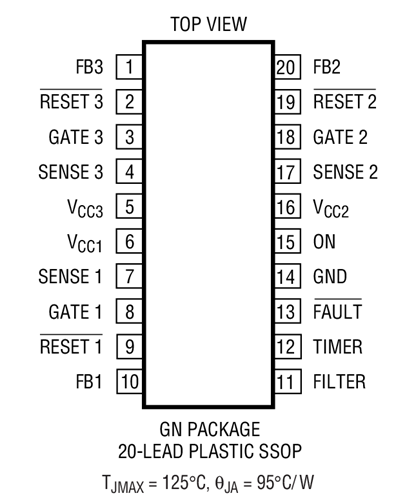

- FBn 引脚负责监视 VOUTn 并向 RESETn 发出指示信号
- 干扰滤波器可消除杂散 RESETn 信号
特性

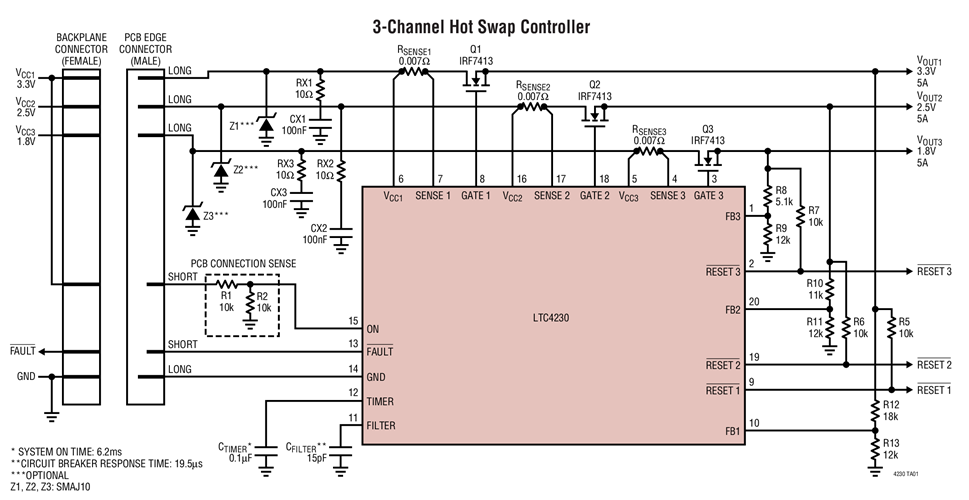

LTC®4230 是一款三通道热插拔 (Hot Swap™) 控制器，其允许在带电背板上安全地进行电路板的插拔操作。内部高压侧开关驱动器用于控制一个外部 N 沟道 MOSFET 的栅极，以获得1.7V 至 16.5V 的电压电源范围。LTC4230 在可编程启动周期里提供了软起动和浪涌电流限制功能。
片内电流限制比较器负责提供双级过流电路断路器保护作用。慢速比较器在 VCCn – 50mV 跳变，并在10μs (或由一个外部滤波电容器设置的时间) 内启动。快速比较器则在 VCCn – 150mV 跳变，且通常可在 500ns 的时间内做出响应。
FBn 引脚用于监视其自身的输出电源电压，并向其 RESET 引脚发出指示信号。ON 引脚负责接通和关断芯片，而且可用于提供复位功能。另外，LTC4230 还凭借 FAULT 和 FILTER 引脚的功能性提供了包括故障指示、自动重试或闭锁模式、可编程电流限制响应时间等额外的功能。
应用
- 电子电路断路器
- 带电电路板的插拔 (在背板或可拆卸式板卡上)
- 工业高压侧开关 / 电路断路器
