LT4250

推荐新设计使用

负 48V 热插拔控制器

TI德州仪器 LT4250 产品介绍

2026-04-14 0次

说明

允许线路板在带电的 -48V 背板上安全地插入和拔出

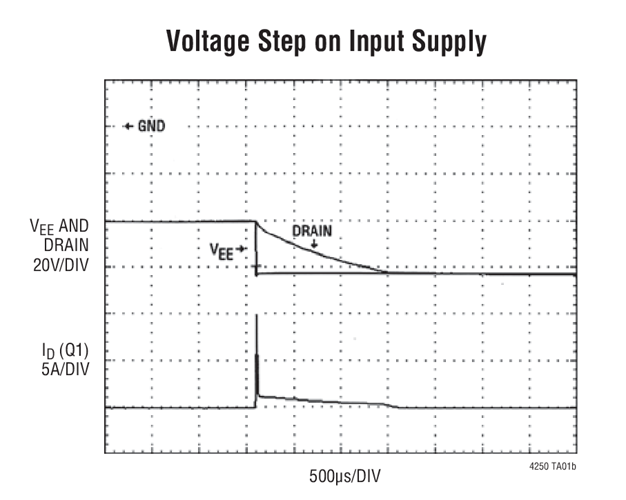

电路断路器防止电压阶跃和电流尖峰
可设置的浪涌电流和短路电流限值
引脚与 LT1640L / LT1640H 兼容
可在 -18V 至 -80V 电源范围内工作
可设置过压保护
可设置欠压闭锁
电源良好控制输出
与 Bell-Core 兼容的 ON / OFF 门限

特性

LT^®4250L / LT4250H 是 8 引脚、负 48V 热插拔 (Hot Swap^™) 控制器，允许电路板在带电的背板上安全地插入和拔出。通过控制一个外部 N 沟道通路晶体管的门极电压，浪涌电流可被限制在一个可设置的数值上。如果输入电压小于可设置的欠压门限或大于过压门限，则该通路晶体管会被关断。可设置的电流限值保护系统不受短路的破坏。在一个 500us 的限时之后，电流限值启动电子电路断路器。PWRGD (LT4250L) 或 PWRGD (LT4250H) 信号可被用于直接使能一个电源模块。LT4250L 专为具有低使能输入的模块而设计，LT4250H 则专为高使能输入的模块而设计。

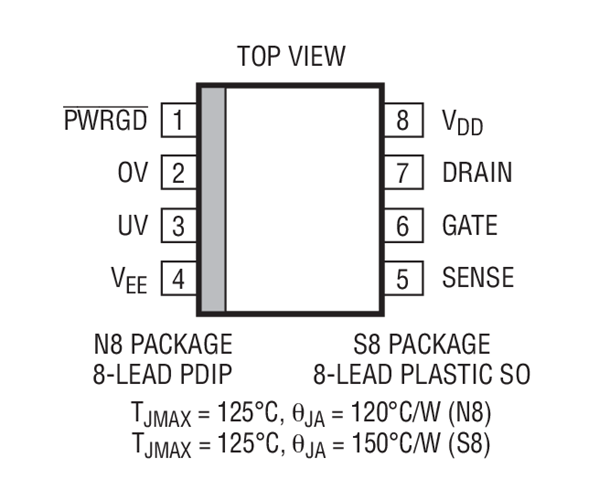

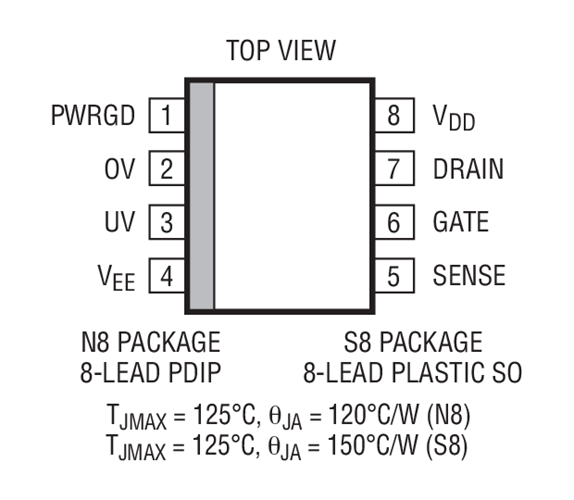

LT4250L / LT4250H 采用了 8 引脚 PDIP 和 SO 封装。

应用
