说明

允许电路板在 -48V 带电背板上安全地插拨
浮置拓扑结构允许器件在极高电压下工作
具有电路断路定时器的电流限制
快速响应时间限制了峰值故障电流
可设置软起动电流限制
具有漏极电压加速响应功能的可设置定时器
±1% 欠压 / 过压门限准确度 (LTC4252A)
可设置欠压 / 过压保护
LTC4252-1 / LTC4252A-2：故障后闭锁
LTC4252-2 / LTC4252A-2：故障后自动重试

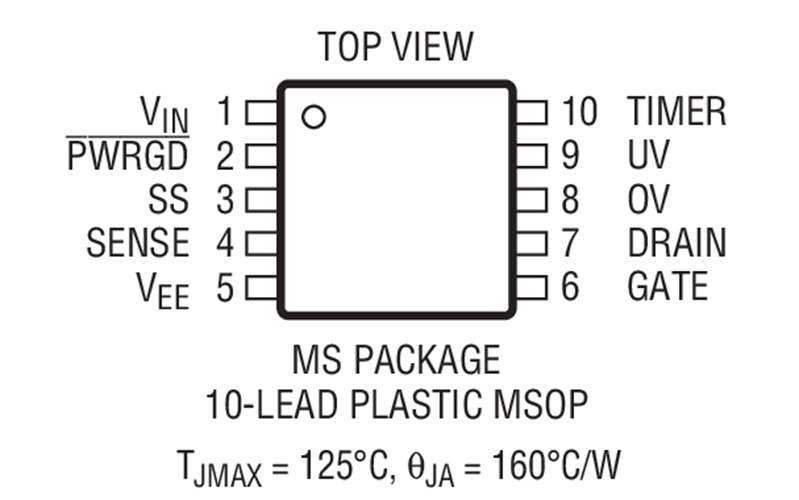

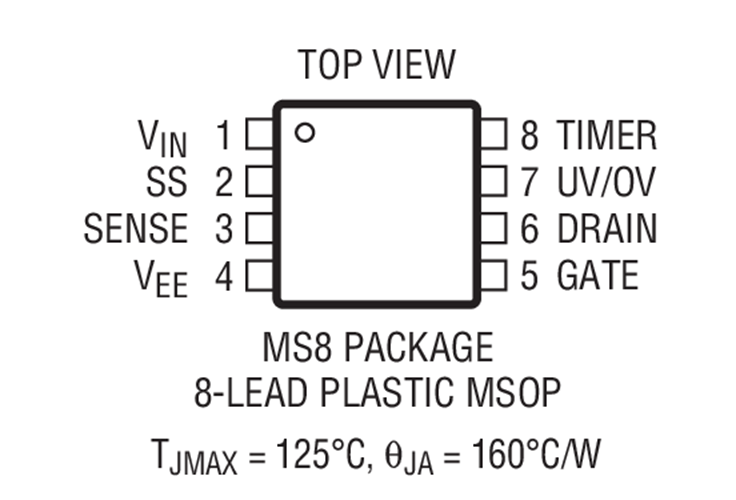

提供 8 引脚和 10 引脚 MSOP 封装

特性

LTC^®4252 负电压热插拨 (Hot Swap) 控制器允许电路板在带电背板上安全地插入和拨出。输出电流由三级电流限值来控制：即一个定时电路断路器、有源电流限制、和一个在发生灾难性故障的最坏情况下对峰值电流加以限制的快速前馈路径。

一旦输入电压超过了所需的工作电压范围，可设置欠压和过压检测器即断开负载。LTC4252 的电源输入是并联稳压的，允许在非常高的电源电压条件下安全地操作。一个多功能定时器对初始起动进行延迟并对电路断路器的响应时间加以控制。电路断路器的响应时间是通过检测过高的 MOSFET 漏电压来加速的，以将 MOSFET 保持在其安全工作区 (SOA)。一个可调的软起动电路控制起动时流过 MOSFET 的浪涌电流。

LTC4252-1 / LTC4252A-1 在电路断路器故障定时结束后闭锁。LTC4252-2 / LTC4252A-2 则提供了故障后的自动重试功能。LTC4252A-1 / LTC4252A-2 具有最严紧的 ±1% 欠压 / 过压门限准确度。LTC4252 可采用 8 引脚或 10 引脚 MSOP 封装。
