TI德州仪器 MAX5900 产品介绍

2026-04-14 0次

说明

-9V至-100V的宽工作电压
无需外部检流电阻
驱动外部N沟道MOSFET
限制输入浪涌电流
断路器功能
静态电流小于1mA
ON//OFF输入允许控制负载电源和上电顺序
门限可调的欠压锁定
额定耐压100V的电源就绪输出
锁定或自动重试的故障管理模式
热关断功能有助于保护外部MOSFET
节省空间的6引脚SOT23封装和TDFN封装

特性

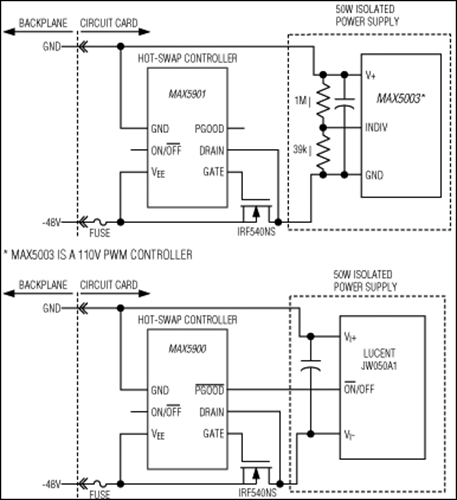

MAX5900/MAX5901是SOT23/TDFN封装的热插拔控制器，允许将板卡安全地插入工作的背板里，不会引起电源端的突变。这些器件工作在-9V至-100V，提供最简单的热插拔解决方案，除外接一只n沟道MOSFET外，无需任何外部元件。

MAX5900/MAX5901限制流向负载的浪涌电流，为过流保护提供断路器功能。在启动时，断路器功能被禁止，MAX5900/MAX5901通过逐渐开启外部MOSFET限制输入浪涌电流。一旦外部MOSFET完全打开，将允许断路器功能，MAX5900/MAX5901通过监测外部MOSFET导通电阻上的压降，来实现过流保护。

MAX5900/MAX5901包括欠压锁定功能(UVLO)、ON//OFF控制输入和电源就绪指示输出：/PGOOD (MAX5900)或PGOOD (MAX5901)。还包括内置热关断功能，在万一出现过热情况下，保护外部MOSFET。

MAX5900/MAX5901提供锁定或自动重试的故障管理方式，提供200mV、300mV或400mV断路器门限值。MAX5900和MAX5901都提供微型SOT23和TDFN封装，满足扩展级温度范围-40°C至+85°C。关于详细的订货信息，请参考数据资料结尾的Selector Guide。
