TI德州仪器 MAX5903 产品介绍

2026-04-14 0次

说明

宽工作电压范围：+9V至+72V
无需外部检测电阻
驱动外部p沟道MOSFET
限制浪涌电流
断路器功能
静态电流小于2mA
ON/低电平有效OFF输入实现了负载电源控制和时序控制
可调欠压闭锁
提供额定值为+72V的电源良好输出
闭锁或自动重试故障管理
热关断有助于保护外部MOSFET
采用两种小型封装
- 6引脚TDFN和SOT23

特性

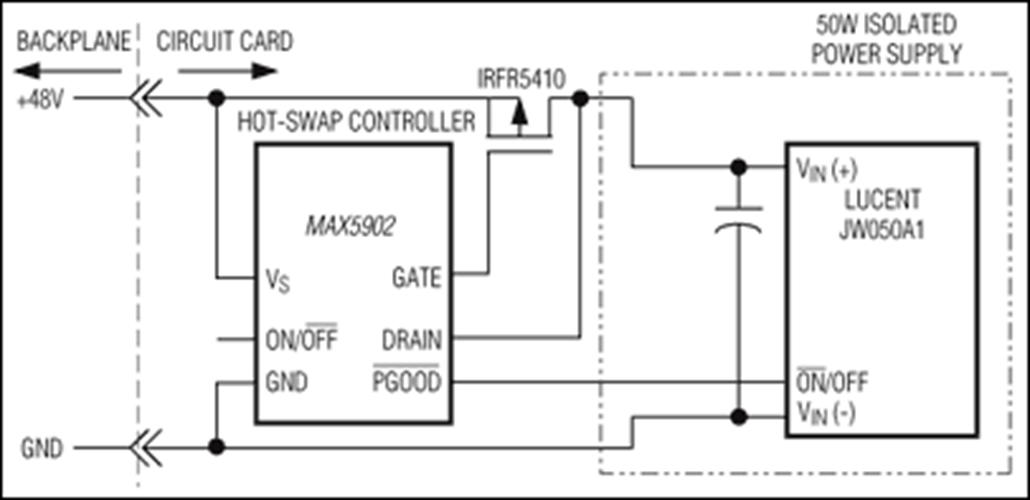

MAX5902/MAX5903均为热插拔控制器，可用于将电路卡安全地热插到带电背板中，而不会在电源轨上造成毛刺。这些器件的工作电压范围为+9V至+72V，除外部p沟道MOSFET外无需使用任何外部元件，提供了超简单的热插拔解决方案。

MAX5902/MAX5903可限制流向负载的浪涌电流，并提供断路器功能以实现过流保护。启动期间，断路器功能被禁用，此时MAX5902/MAX5903通过逐渐开启外部MOSFET来限制浪涌电流。一旦外部MOSFET完全增强，断路器功能即会使能，此时MAX5902/MAX5903通过监测外部MOSFET导通电阻上的压降提供过流保护。

MAX5902/MAX5903具有欠压闭锁(UVLO)功能、ON/低电平有效OFF控制输入、电源良好状态输出、低电平有效PGOOD (MAX5902)或PGOOD (MAX5903)。此外还内置热关断功能，以在过热情况下保护外部MOSFET。

MAX5902/MAX5903提供闭锁或自动重试故障管理，并提供300mV、400mV或500mV断路器阈值。MAX5902和MAX5903均采用小型SOT23和TDFN封装，支持-40°C至+85°C扩展级额定温度范围。有关具体的订购信息，请参见数据手册末尾的选型指南。

应用
