LTC1646

量产

CompactPCI 双通道热插拔控制器

TI德州仪器 LTC1646 产品介绍

2026-04-14 0次

说明

允许电路板在带电 CompactPCI^™ 总线安全地进行插拔操作
控制 3.3V 和 / 或 5V 电源
在上电期间的可编程折返电流限制
双级电路断路器保护电源免遭过流和短路故障损坏
Local_PCI_RST＃片上逻辑
在板卡插拔时的 PRECHARGE 输出偏置 I/O 引脚
用户可编程电源电压上电速率
外部 N 通道 MOSFET 的 15V 高压侧驱动
PWRGD、RESETOUT 和 FAULT 输出

特性

LTC^®1646 是热插拔 (Hot Swap^™) 控制器，允许电路板在带电的 CompactPCI 总线插槽安全地进行插拔操作。两个外部 N 通道三极管控制 3.3V 和 5V 电源。电源能够在电流限制或可编程的速率情况下斜坡上升。电子电路断路器保护两个电源免遭过流故障情况损坏。PWRGD 输出指示何时所有电源电压都在容差范围内。采用 OFF/ON 引脚对电路板进行循环操作或对电路断路器复位。PRECHARGE 输出可在板卡插拔时用来偏置总线 I/O 引脚。 PCI_RST＃是逻辑地在片上与 HEALTY# 结合以产生 LOCAL_PCI_RST＃，如果任一电源电压不在容差范围内，这可用于复位 CPCI 卡逻辑。

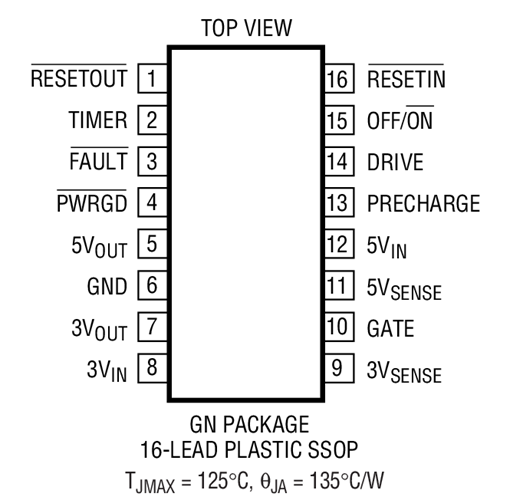

LTC1646 采用 16 引脚窄体 SSOP 封装。

应用
