TI德州仪器 MAX4370 产品介绍

2026-04-14 0次

说明

正常工作期间提供双速/双级保护
启动时调节浪涌电流
安装在背板或可拆卸卡上
可编程启动周期和响应时间
用于在带电背板上安全地插拔电路板
+3V至+12V单电源保护
发生故障状况后闭锁
状态输出引脚
内部电荷泵为外部N沟道MOSFET产生栅极驱动信号

特性

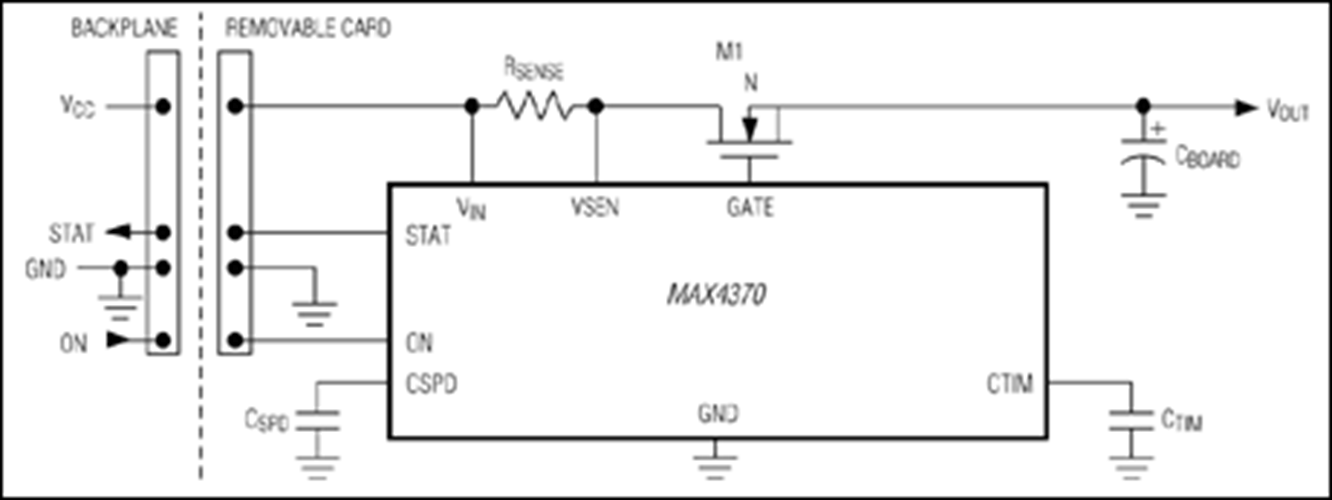

MAX4370是一款断路器IC，旨在使用Maxim的DualSpeed/BiLevel™检测为热插拔应用提供保护。该控制器设计为安装在背板上或可拆卸卡上，当在主系统电源开启的情况下将卡或板插入机架时，该控制器可用于保护系统，使其免受启动损坏。该卡的放电滤波器电容提供的低阻抗可瞬间导致主电源崩溃。为了防止这种启动状况，MAX4370在可编程启动期间提供浪涌电流调节，从而使系统处于安全的稳定状态。此外，两个片内比较器在正常工作期间提供DualSpeed/BiLevel短路保护和过流保护。

MAX4370为+3V至+12V单电源提供保护。内部电荷泵为外部N沟道MOSFET电源开关产生受控栅极驱动信号。MAX4370会在发生故障状况后将开关闭锁，直到外部复位信号将器件清零。其他特性包括用于指示故障状况的状态引脚、可调的过流响应时间和上电复位比较器。

MAX4370的额定温度范围为−40°C至+85°C扩展工业温度范围，采用8引脚SO封装。
