TI德州仪器 LTC1421 产品介绍
2026-04-14
0次
说明
- 允许在带电背板上安全地进行电路板的插拔操作
- 系统复位和电源良好控制输出
- 可编程电子电路断路器
- 用户可设置的电源电压上电速率
- 用于两个外部 N 沟道 MOSFET 开关的高压侧驱动器
- 电源电压控制范围：3V 至 12V
- 连接输入负责检测电路板的插拔
- 欠压闭锁
- 上电复位输入
特性

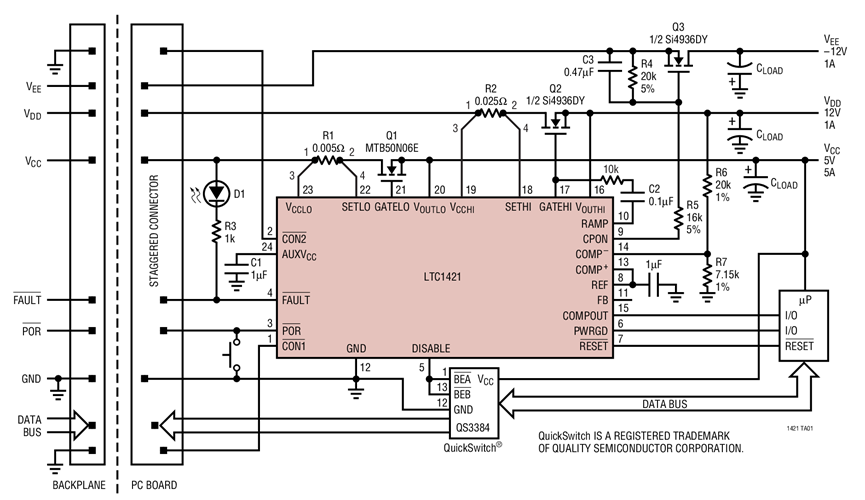

LTC®1421 / LTC1421-2.5 是热插拔 (Hot SwapTM) 控制器，允许在带电背板上安全地进行电路板的插拔操作。通过采用外部 N 沟道传输晶体管，能够以一种可编程速率使电路板电源电压斜坡上升。两个高压侧开关驱动器用于控制 N 沟道 MOSFET 栅极，以获得范围为 3V 至 12V 的电源电压。
一个可编程电子电路断路器负责提供针对短路故障的保护功能。报警信号表示电路断路器已发生跳变、出现了某种电源故障、或者开关驱动器被关断。当出现电源通断重启或某种故障时，复位输出可用于产生一个系统复位。两个连接输入可与交错的连接器引脚一起使用，以指示电路板的插拔动作。上电复位输入可用于执行电路板电源的通断循环或清除电路断路器的跳变。
接地检测比较器的跳变点设定在 0.1V (LTC1421) 和 2.5V (LTC1421-2.5)。

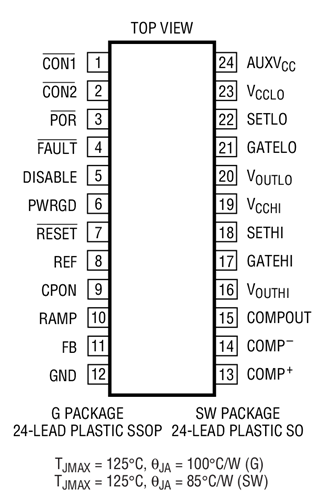

The LTC1421/LTC1421-2.5 are available in 24-pin SO and SSOP packages.
应用
- 带电电路板插入
- 电子电路断路器
