TI德州仪器 ADUM3123 产品介绍
2026-04-14
0次
说明
- 峰值输出电流：4.0 A
- 隔离式工作电压
副边至输入端： 537 V - 高工作频率： 1 MHz（最大值）
- 3.3 V至5 V输入逻辑
- 4.5V至18 V输出驱动
- UVLO：2.5 V VDD1
- 精密时序特性
隔离器和驱动器传播延迟：64 ns（最大值） - CMOS输入逻辑电平
- 高共模瞬变抗扰度： >25 kV/µs
- 工作结温高达： 125°C
- 默认低电平输出

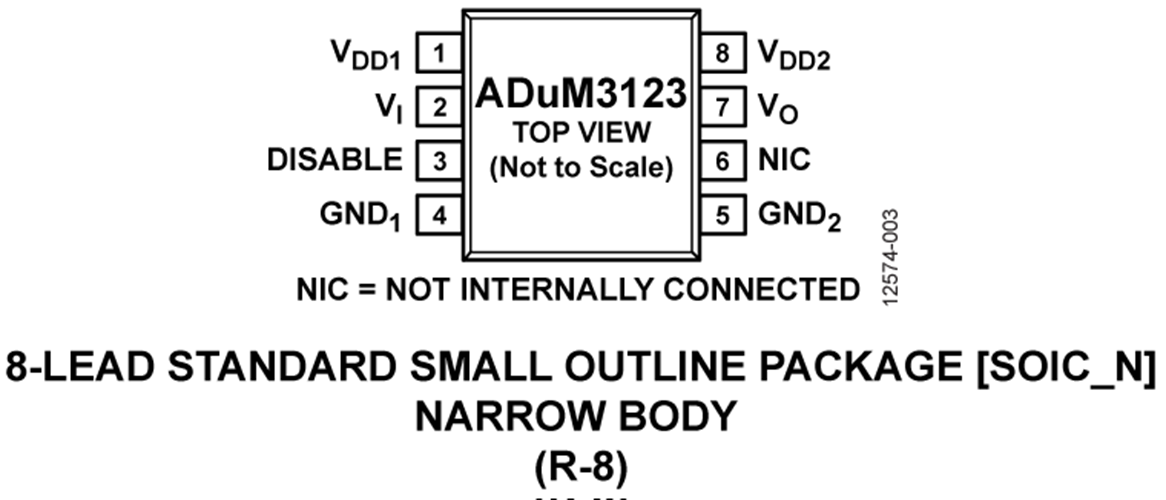

- 8引脚窄体SOIC封装
- 欲了解更多特性，请参考数据手册
特性

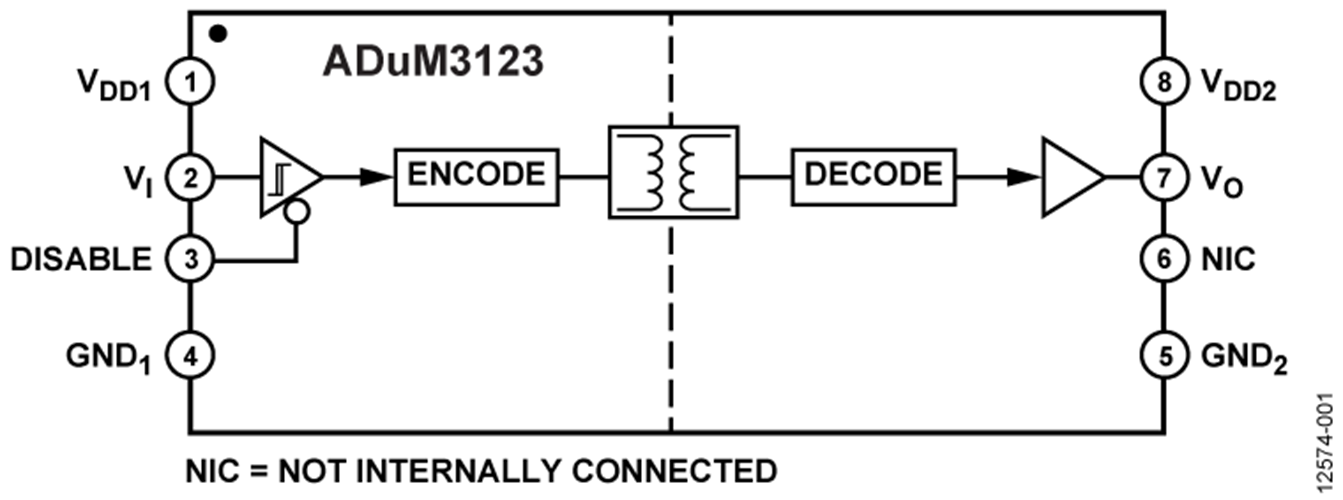

ADuM3123是一款4.0 A隔离式单通道驱动器，采用ADI的iCoupler®技术提供精密解决方案。 ADuM3123提供3000 V rms隔离，采用窄体8引脚SOIC封装。 这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。
ADuM3123采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。 与采用高压电平转换方法的栅极驱动器相比，ADuM3123的输入与输出之间具有真电流隔离优势。 输出相对输入的连续工作电压高达380 V rms。
因此，ADuM3123可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。
应用- 开关电源
- 隔离式IGBT/MOSFET栅极驱动器
- 工业逆变器
参数
类型 | 描述 |
工业自动化技术 (IAT) | 现场仪器仪表 |
