TI德州仪器 ADUM4224 产品介绍

2026-04-14 0次

说明

峰值输出电流：4 A
工作电压
高端或低端相对于输入： 537 V峰值
高工作频率：
1 MHz（最大值）
3.3 V至5 V CMOS输入逻辑
4.5 V至18 V输出驱动
副边UVLO
ADuM3224A/ADuM4224A UVLO： 4.1 V V_DDA/V_DDB
ADuM3224B/ADuM4224B UVLO： 6.9 V V_DDA/V_DDB
ADuM3224C/ADuM4224C UVLO：10.5 V V_DDA/V_DDB

精密定时特性
隔离器和驱动器传播延迟：59 ns（最大值）
通道间匹配：5 ns（最大值）
CMOS输入逻辑电平
高共模瞬变抗扰度： >25 kV/μs
增强的系统级ESD保护性能，符合IEC 61000-4-x标准
工作结温高达： 125°C
默认低电平输出
欲了解更多特性，请参考数据手册

特性

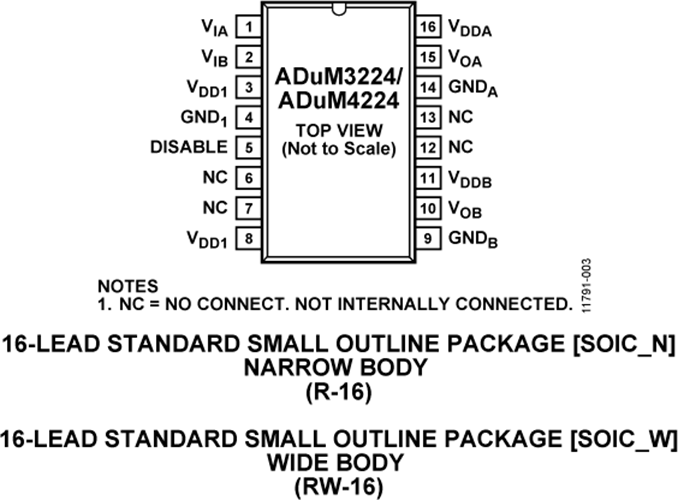

ADuM3224/ADuM4224 是4 A隔离式半桥栅极驱动器，采用ADI公司的iCoupler®技术，提供独立且隔离的高端和低端输出。ADuM3224能够提供3000 V rms隔离，采用窄体16引脚SOIC封装，ADuM4224则提供5000 V rms隔离，采用宽体16引脚SOIC封装。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。

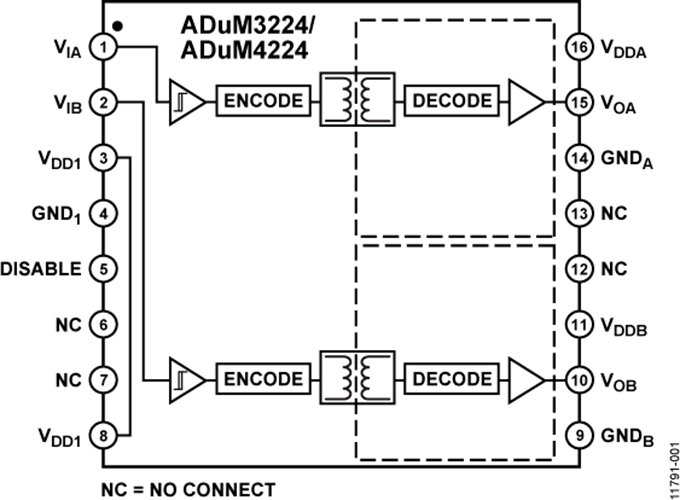

ADuM3224/ADuM4224隔离器均提供两个独立的隔离通道。这些器件采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM3224/ADuM4224的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的持续工作电压最高可达560 VPEAK，因而支持低端切换至负电压。高端与低端之间的差分电压最高可达800 V_PEAK。

因此，ADuM3224/ADuM4224可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

应用

开关电源
隔离式IGBT/MOSFET栅极驱动器
工业逆变器
