TI德州仪器 ADUM4223 产品介绍
2026-04-14
0次
说明
- 峰值输出电流：4 A
- 工作电压
- 高端或低端相对于输入：537 VDC PEAK
- 高端/低端差分：800 VDC PEAK
- 高工作频率：
1 MHz（最大值） - 3.3 V至5 V CMOS输入逻辑
- 4.5 V至18 V输出驱动
- UVLO：2.5 V VDD1
- ADuM3223A/ADuM4223A UVLO：4.1 V V DD2
- ADuM3223B/ADuM4223B UVLO：7.0 V V DD2
- ADuM3223C/ADuM4223C UVLO：11.0 V V DD2
- 精确定时特性
- 隔离器和驱动器传播延迟：54 ns（最大值）
- 通道间匹配：5 ns（最大值）
- CMOS输入逻辑电平
- 高共模瞬变抗扰度：>25 kV/μs
- 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
- 工作结温最高可达：125°C
- 热关断保护
- 默认低电平输出
- 安全和法规认证
- ADuM4223 16引脚宽体SOIC封装
- UL认证(UL 1577)
- 1分钟5000 V rms，SOIC长封装
- CSA元件验收通知5A
- VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 849 V峰值
- UL认证(UL 1577)
- ADuM4223 16引脚宽体SOIC封装
- 通过汽车应用认证
特性

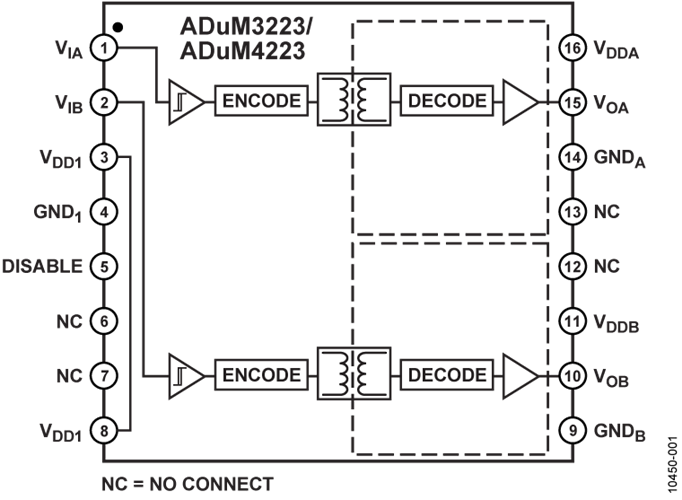

ADuM3223/ADuM4223是4 A隔离式半桥栅极驱动器，采用ADI公司的iCoupler®技术，提供独立且隔离的高端和低端输出。ADuM3223能够提供3000 V rms隔离，采用窄体16引脚SOIC封装，ADuM4223则提供5000 V rms隔离，采用宽体16引脚SOIC封装。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和栅极驱动器组合等替代器件的出色性能特征。
ADuM3223/ADuM4223隔离器均提供两个独立的隔离通道。这些器件采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM3223/ADuM4223的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的持续工作电压最高可达537VPEAK，因而支持低端切换至负电压。高端与低端之间的差分电压最高可达800 VPEAK。
因此，ADuM3223/ADuM4223可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。
应用
- 开关电源
- 隔离式IGBT/MOSFET栅极驱动器
- 工业逆变器
- 汽车
参数
类型 | 描述 |
工业自动化技术 (IAT) | 现场仪器仪表 |
电能 | 能量存储系统 |
医疗健康 | 生命科学和医疗仪器 |
汽车 | 车辆电气化系统 |
