TI德州仪器 ADUM7234 产品介绍

2026-04-14 0次

说明

隔离高端和低端输出
工作电压
高端或低端相对于输入：±350 VPEAK
高端/低端差分：350 VPEAK
峰值输出电流：4 A
高工作频率：1 MHz（最大值）

高共模瞬变抗扰度：>25 kV/µs
工作温度最高可达105°C

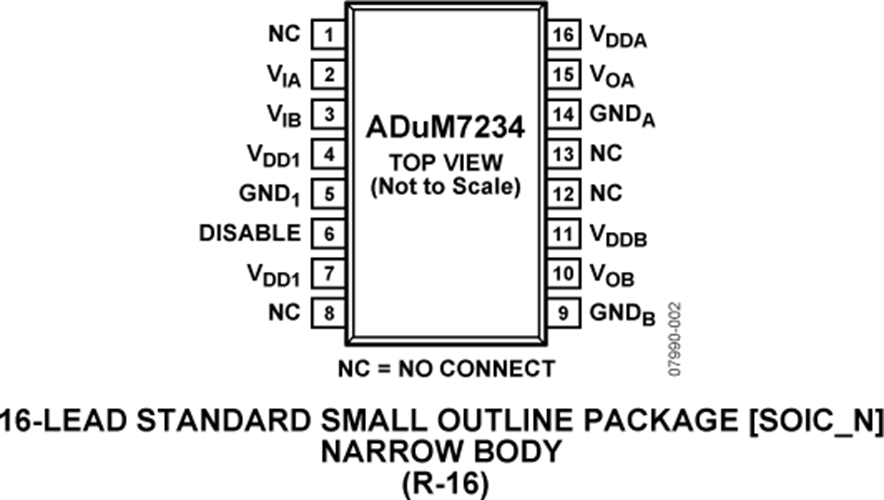

16引脚窄体SOIC封装
安全和法规认证（申请中）
UL认证
UL 1577 1000 V均方根值输入至输出耐受电压

特性

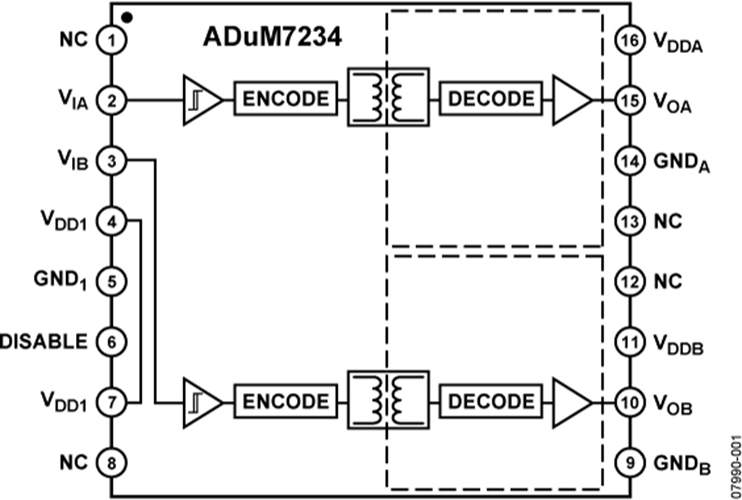

AduM7234是一款隔离式半桥栅极驱动器，采用ADI公司iCoupler®技术，提供独立且隔离的高端和低端输出。这款隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器解决方案的出色性能特征。这款iCoupler栅极驱动器件不用LED和光电二极管，因而能够提供光耦合器所无法提供的精密定时特性。此外，它也不存在与光耦合器LED相关的可靠性和性能稳定性问题。

与采用高压电平转换方法的栅极驱动器相比，ADuM7234的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的工作电压最高可达±350 VPEAK，因而支持低端切换至负电压。高端与低端之间的差分电压最高可达350 V_PEAK。

因此，ADuM7234可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

应用
--隔离式IGBT/MOSFET栅极驱动器
--等离子显示器
--工业逆变器
--开关电源
