TI德州仪器 ADUM1233 产品介绍
2026-04-14
0次
说明
- 隔离高端和低端输出
- 高端或低端相对于输入：±700 VPEAK
- 高端/低端差分：700 VPEAK
- 峰值输出电流：0.1 A
- 高工作频率：5 MHz（最大值）
- 高共模瞬变抗扰度：>75 kV/µs
- 工作温度最高可达：105°C

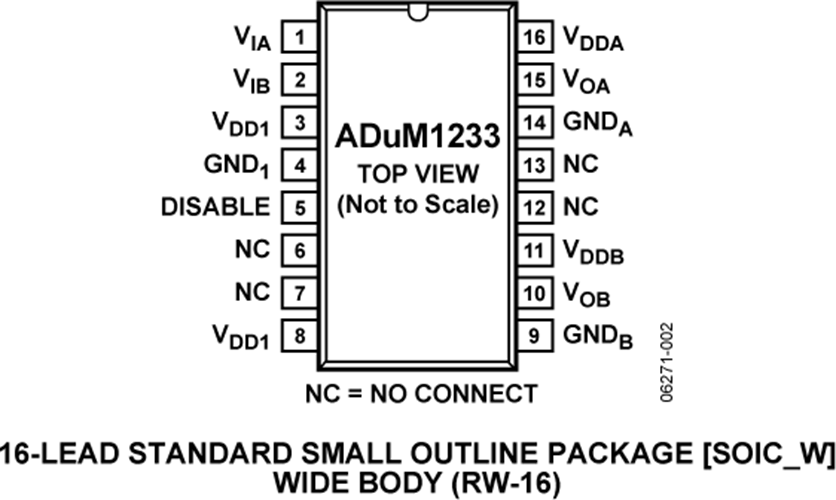

- 16引脚宽体SOIC封装
- 安全和法规认证
- UL认证1分钟2500 V rms，符合UL 1577
- VDE合格证书 DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
VIORM = 560 V峰值
特性

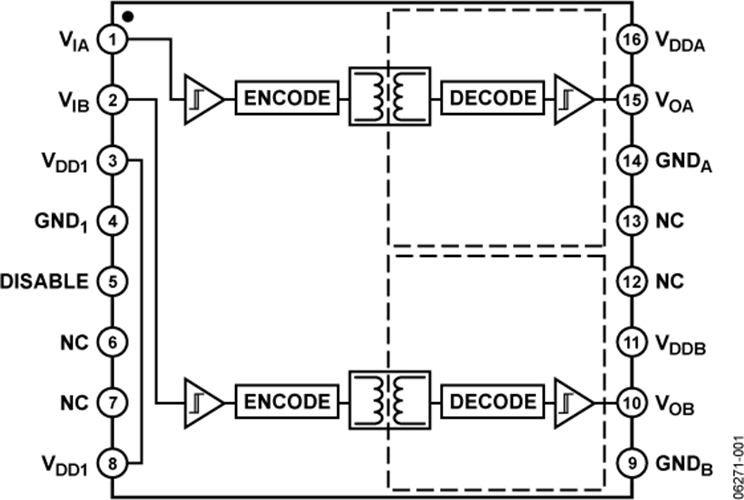

ADuM1233是一款隔离式半桥栅极驱动器，采用ADI公司iCoupler® 技术，提供独立且隔离的高端和低端输出。这款隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器解决方案的出色性能特征。
这款iCoupler 栅极驱动器件不用LED和光电二极管，因而能够提供光耦合器所无法提供的精密定时特性。此外，它也不存在与光耦合器LED相关的可靠性和性能稳定性问题。
与采用高压电平转换方法的栅极驱动器相比，ADuM1233的输入与各输出之间具有真电流隔离优势。相对于输入，各路输出的工作电压最高可达±700 VPEAK 因而支持低端切换至负电压。高端与低端之间的差分电压最高可达700 VPEAK。
因此，ADuM1233可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。
应用
- 隔离式IGBT/MOSFET栅极驱动器
- 等离子显示器
- 工业逆变器
- 开关电源
