TI德州仪器 MAX22256 产品介绍

2026-04-14 0次

说明

采用简单灵活的设计
- 电源电压范围：5V至36V
- 效率高达91%
- 为变压器提供超过15W的功率
- 欠压保护
- 内部或外部时钟源
- 同步时钟输出(MAX22258)
- 可编程过流阈值
- 死区时间在30ns至200ns范围内可调(MAX22258)
提供强大的集成系统保护
- 故障检测和指示
- 过流限制高达1A
- 过温保护
- 精密内部时钟源(±6%)可防止因频移而导致变压器线圈损耗过大
- 宽温度范围：-40℃至+125℃
节省空间
- 采用小型3mm x 3mm 10引脚TDFN封装(MAX22256A/B/C)，间距为0.5mm
- 采用小型4mm x 5mm 14引脚TSSOP封装(MAX22258)，间距为0.65mm

特性

MAX22256/MAX22258集成用于隔离电源电路的初级侧控制器和H桥驱动器，含精密板载振荡器、保护电路和内部MOSFET，可为变压器的初级绕组提供高达650mARMS的电流。这些器件内置一个450kHz（典型值）振荡器，也可由外部时钟驱动以同步多个器件并控制EMI。只要时钟周期恒定，内部触发器级便可保证50%的固定占空比，以防止直流电流流入变压器。

MAX22256/MAX22258采用范围宽达5V至36V的单电源电压工作，提供欠压保护以实现受控启动。集成了先开后合式开关动作，以防止H桥MOSFET的交叉传导。电阻可调的过流限制允许初级侧限制变压器次级侧的负载电流，而热关断电路可提供额外的保护以防止功耗过大。

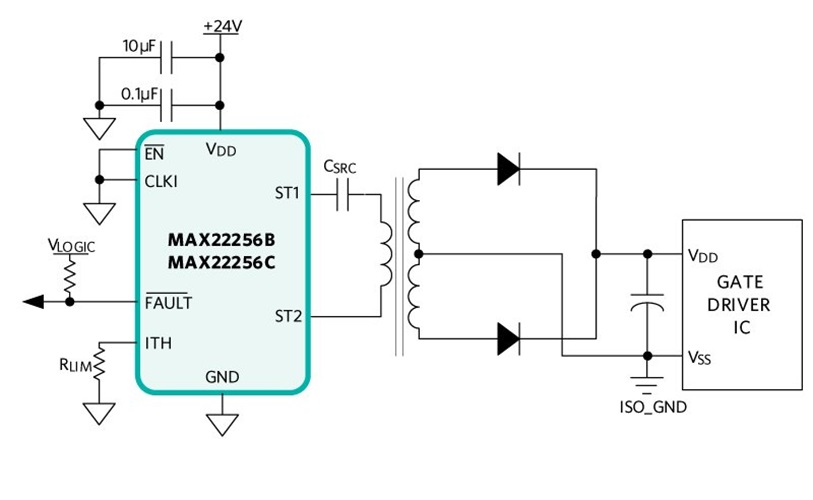

MAX22256A的死区时间为30ns（典型值），适用于传统的H桥开关拓扑。MAX22256B/C针对LLC拓扑的零电压开关进行了优化，死区时间分别固定为60ns（典型值）和100ns（典型值）。MAX22258提供电阻可编程死区时间和同步时钟输出(CLKO)。
