TI德州仪器 MAX22205 产品介绍
2026-04-14
0次
说明
- 一个H桥，额定电压为+65V
- 总RDS(ON) （高侧+低侧）：150mΩ（典型值）(TA = 25°C)
- 每个H桥的额定电流（25°C时的典型值）：
- IMAX = 7.6AMAX（驱动容性负载的脉冲电流）
- IFS = 6A（内部电流驱动调节的最大满量程电流设置）
- IRMS = 4ARMS (TA = 25°C, VM = +24V)
- 集成电流控制
- 可使用外部电阻配置满量程DAC电流
- 提供内部电流检测(ICS)功能，无需使用体积较大外部电阻器，提高了效率
- 电流驱动调节监控输出引脚（CDR引脚）
- 集成DAC可在16个值之间设置输出电流电平
- 多种衰减模式（慢速、混合、快速）
- 多种衰减模式（慢速、混合、快速）
- 电流检测输出（电流监控）
- 故障指示器引脚（低电平有效FAULT）
- 保护功能
- 为每个单独通道提供过流保护(OCP)
- 欠压保护(UVLO)
- 热关断TJ = 155°C (TSD) V=
- 采用TQFN38 5mm x 7mm封装（未来提供TSSOP38 4.4mm x 9.7mm封装）
特性

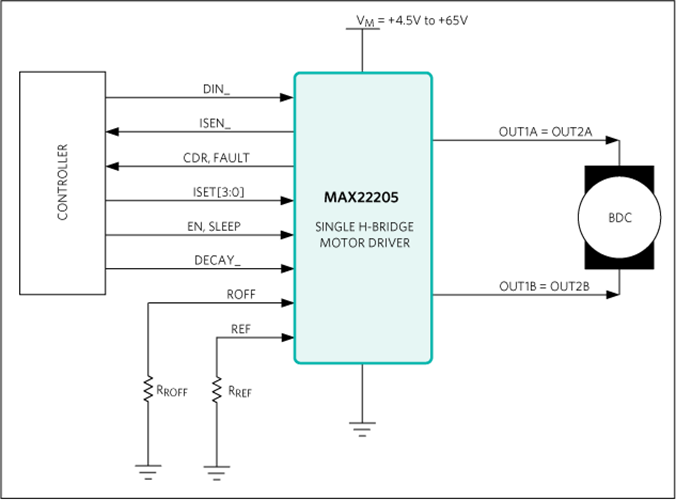

MAX22205集成了一个大电流65V、7.6AMAX桥，用于驱动一个有刷直流电机或一个半步进电机。H桥FET的阻抗非常低，因此驱动效率较高且散热很少。总 RON （高侧+低侧）为0.15Ω（典型值）。H桥可以由两个逻辑输入（DINA、DINB）进行PWM控制。第三个使能(EN)逻辑输入可用于将输出配置为高阻抗，以使电机惯性滑行。
MAX22205具有精确的可选电流驱动调节(CDR)功能，可用于限制有刷直流电机的启动电流或控制步进操作的相电流。电桥输出电流由无损耗集成电流检测(ICS)器件进行检测，然后与所需的阈值电流进行比较。一旦电桥电流超过阈值(ITRIP，器件就会强制衰减，并持续固定的关断时间(tOFF)。此功能通常需要使用体积较大的外部功率电阻，而无损耗式ICS免除了这一麻烦，与基于外部检测电阻的主流应用相比，可显著节省空间和功耗。与内部感测的电机电流成比例的电流将输出到模拟引脚（ISENA、ISENB）以监控电流。此外，每当内部电流调节控制驱动器时，一个开漏输出（CDR引脚）就会置为有效，从而能够监控内部电流环路的活动。
每个H桥的最大输出电流为 IMAX = 7.6AMAX，受过流保护(OCP)限制。该器件在VM = +24V且TA = 25°C 时提供高达4ARMS的电流，还具有适当PCB接地层用于散热。电流能力取决于PCB热特性（PCB接地层、散热器、通风等）。
MAX22205具有过流保护(OCP)、热关断(TSD)和欠压保护(UVLO)功能。每次检测到故障条件时，都会激活一个开漏低电平有效FAULT引脚。在热关断和欠压保护期间，所有通道都会被禁用，直到恢复正常工作条件为止。
MAX22205采用小型TQFN38 5mm x 7mm封装
应用
- 直流有刷电机驱动器
- 锁存阀
- 电磁阀驱动器
- 步进电机驱动器
