说明

特性

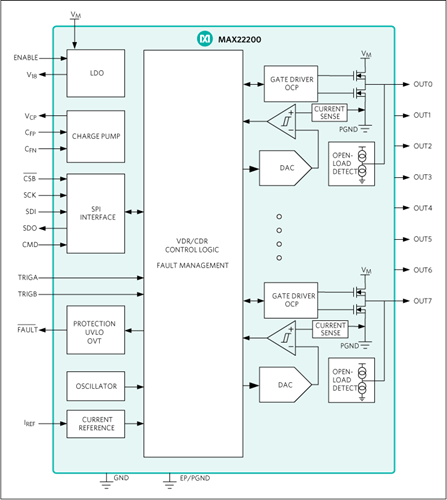

MAX22200是一款八通道36V串行控制电磁阀驱动器。每个通道都有一个低阻抗（200mΩ典型值）推挽输出级，具有拉电流和灌电流驱动能力，驱动电流可高达1A_RMS。该器件提供了一个串行接口(SPI)，以单独控制每个通道，该接口也支持菊花链配置。

该器件的半桥可以配置为低端驱动器或高端驱动器。此外，成对的半桥可以并联，从而使驱动电流加倍，或者可以配置为全桥，以驱动最多四个锁存阀（双稳态阀）或四个有刷直流电机。

该器件支持两种控制方法：电压驱动调节(VDR)和电流驱动调节(CDR)。在VDR模式下，该器件输出PWM电压，其中占空比使用SPI进行编程设置。对于给定的电源电压和电磁阀电阻，输出电流与设置的占空比成正比。在CDR模式下，内部集成无损电流检测(ICS)电路可检测输出电流，并将其与内部可编程参考电流进行比较。

为了在电磁阀驱动应用中实现出色的电源管理，可以分别为每个通道配置激励驱动电平(I_HIT)、保持驱动电平(I_HOLD)和激励驱动时间(t_HIT)。

MAX22200具有全套的保护和诊断功能，其中包括过流保护(OCP)、热关断(TSD)、欠压闭锁(UVLO)、开路负载检测(OL)和柱塞运动检测(DPM)。故障指示引脚（低电平有效FAULT）会指示故障事件，并且诊断信息会存储在FAULT寄存器中。

由于使用灵活性、串行接口控制、高效率和小型封装，MAX22200特别适合需要低功耗和高集成度的电阀驱动器应用（阀门控制、继电器控制等）。

MAX22200采用紧凑型5mm x 5mm、32引脚TQFN封装，工作温度范围为-40°C至+85°C。

应用

• 继电器驱动器
• 电磁阀、阀门、电磁驱动器
• 通用低端和高端开关应用
• 锁存（双稳态）电磁阀驱动器
• 直流有刷电机驱动器
