TI德州仪器 MAX22201 产品介绍
2026-04-14
0次
说明
- 一个全H桥，额定电压为+36V
- 总RDS(ON)（高侧+低侧）：300mΩ（典型值）(TA = +25°C)
- 额定电流（+25°C，典型值）
- IPEAK = 3.5A
- IRMS = 2A
- 用于限制失速和冲击电流的可配置电流驱动调节(CDR)
- CDR的可配置关断时间(tOFF)（仅限MAX22201）
- 集成无损电流检测(ICS)，无需体积较大的外部电阻，节省了功率
- 电流检测输出(CSO)功能：ISEN引脚上输出内部检测电流的副本
- 电流驱动调节监控器(CDROUT)（仅限MAX22207）
- 故障指示器引脚(FAULT)
- 完全集成式电荷泵
- 保护功能
- 为每个单独通道提供过流保护(OCP)
- 欠压闭锁(UVLO)
- 热关断(TSD) T = +165°C
- ESD保护，8kV HBM（OUT1和OUT2引脚）
- 3mm x 3mm TDFN12超小型封装
特性

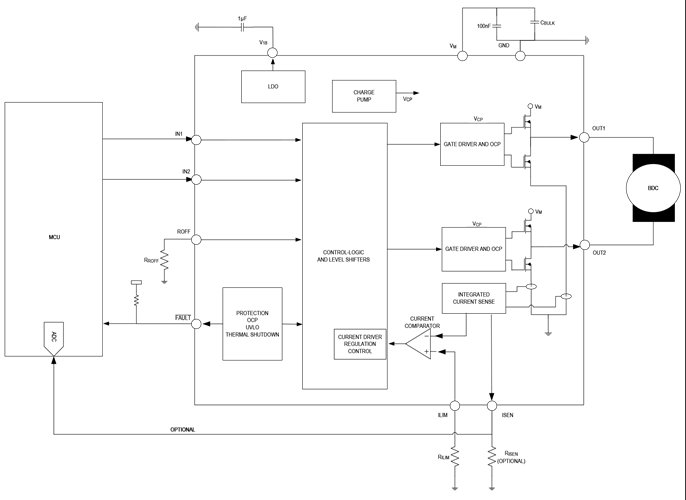

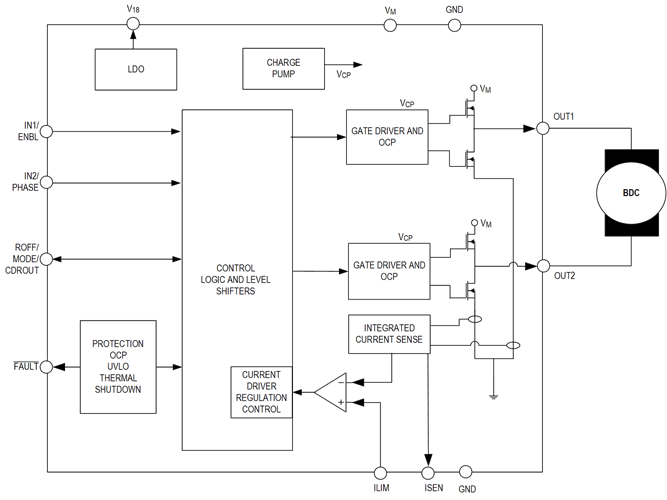

MAX22201/MAX22202/MAX22207集成一个36V、3.5A峰值全桥，可驱动一个有刷直流电机。全桥具有极低阻抗FET，典型RON（高侧 + 低侧）为0.3Ω，可实现高驱动效率。3.5A的额定峰值电流受过流保护阈值(OCP)限制。峰值电流定义为驱动器针对短暂瞬变可提供的最大电流。最大RMS电流为2A，通常受散热考虑因素限制。2ARMS电流值是指标准JEDEC 4层板在25°C环境温度下得到的数值。实际最大工作电流取决于应用的热特性（PCB接地平面、散热器、通风等）。
MAX22201/MAX22202/MAX22207具有准确的无损耗集成电流检测(ICS)功能和嵌入式内部电流驱动调节(CDR)电路，用于监测通过电机线圈的电流并限制峰值输出电流。当电机电流超过限流阈值时，全桥进入衰减模式并持续固定的关断时间(tOFF)。对于有刷电机驱动应用，电流驱动调节可确保驱动器在正常条件下或电机启动和失速条件下安全可靠地运行，同时降低系统电源和电源旁路要求。内部感测电流的缩放副本输出到外部引脚(ISEN)。有关这些功能的更多信息，请参阅详细说明。
所有版本均具有过流保护(OCP)、热关断(TSD)和欠压保护(UVLO)功能。每次检测到故障条件时，都会激活开漏低电平有效故障指示引脚(FAULT)。
该器件采用小型TDFN12 3mm x 3mm封装。MAX22201/MAX22202/MAX22207具有小尺寸封装、高效率并集成准确的电流检测功能，因此非常适合空间和功耗敏感型应用。
应用
- 有刷直流电机驱动
- 锁闭阀和电磁阀
- 步进电机驱动（仅单相）
