TI德州仪器 MAX14870 产品介绍

2026-04-14 0次

说明

小型封装处理高功率并减小外形尺寸
- 高达2.5A峰值电机电流
- 节省空间的TDFN-EP (3mm x 3mm)封装
- 灵活的4.5V–36V电源支持较长的电池寿命
低功耗，工作温度较低、时间较长
- 280mmΩ (典型值)电桥总导通电阻
- 1mA (典型值)电源电流，30kHz/24V时
- 10µA (最大)待机电流，12V时
简化设计，缩短上市时间
- 无电荷泵架构
- 电流调节只需一个检测电阻
- 电流检测输入简化PCB布局
集成保护提供可靠的驱动方案
- 短路保护驱动器
- 热关断欠压锁定
- 低电平有效FAULT诊断输出
- -40°C至+85°C温度范围

特性

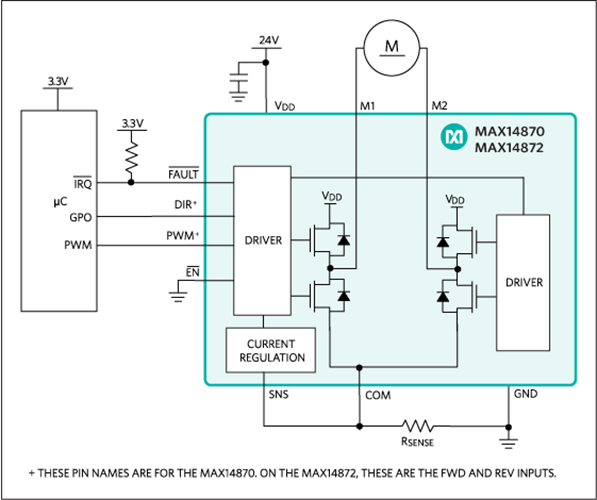

MAX14870/MAX14872电机驱动器为驱动和控制有刷直流电机和继电器提供小尺寸、低功耗及简便的方案，电压在4.5V至36V之间。很低的驱动导通电阻，降低功耗。

驱动器采用无电荷泵设计，以减少外部元件以及降低电源电流。集成快速衰减电流调节，让用户可以调节启动电机的峰值电流，并让外部所需的元器件数量减到最少。

独立的输入电压检测(SNS)降低了走线的寄生电阻所引起的电流检测误差。MAX14870/MAX14872有直通保护和内部续流二极管，可吸收电机感应电流。驱动器输出具有短路保护，防止对地短路、电源短路以及M1至M2短路。出现过热或过流故障期间FAULT输出低电平信号。

MAX14870具有PWM以及方向控制输入，而MAX14872具有正向和反向输入，用于方向控制。

MAX14870和MAX14872采用12引脚(3mm x 3mm) TDFN-EP封装，工作在-40°C至+85°C温度范围。
