TI德州仪器 MAX14871 产品介绍

2026-04-14 0次

说明

驱动较大功率，减小外形尺寸
- 高达2.8A峰值电机电流
- 灵活的4.5V–36V电源支持较长的工作时间
低功耗，工作温度较低、时间较长
- 334mΩ (典型值)电桥总导通电阻
- 1mA (典型值)电源电流，30kHz/24V时
- 10µA (max)待机电流，12V时
简化设计，缩短上市时间
- 无电荷泵架构
- 电流调节只需一个检测电阻
- 电流检测输入简化PCB布局
- 用于电流调节的内部/外部V_REF
- 快速/慢速/25%纹波电流调节模式
集成保护提供可靠的驱动方案
- 短路保护驱动器
- 热关断欠压锁定
- 低电平有效FAULT诊断输出
- -40°C至+85°C温度范围

特性

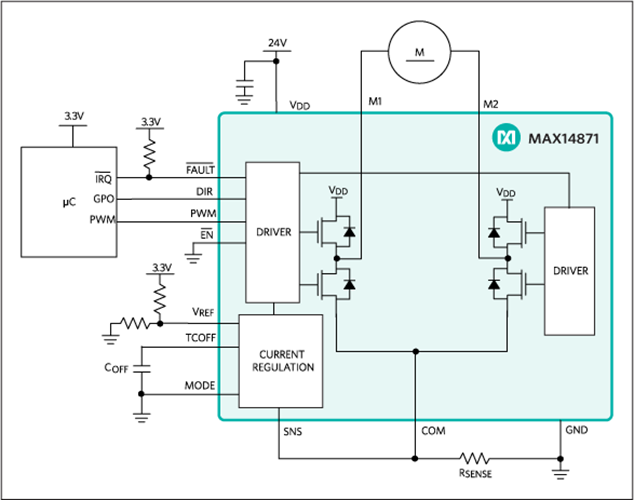

MAX14871直流电机驱动器为驱动和控制有刷直流电机提供低功耗、简便的方案，电压在4.5V至36V之间。很低的驱动导通电阻，降低功耗。

Max14871驱动器采用无电荷泵设计，以减少外部元件以及降低电源电流。集成快速衰减电流调节，让用户可以调节启动电机的峰值电流，并让外部所需的元器件数量减到最少。

MAX14871含有3种电流调节模式：快速衰减、慢速衰减以及25%电流纹波模式。基于25%纹波的电流调节方式简化设计，支持不依赖于电机特性的调节。独立的输入电压检测 (SNS)降低由走线的寄生电阻所引起的电流检测误差。

MAX14871有直通保护和内部续流二极管，吸收电机感应电流。驱动器输出有短路保护，防止对地短路、电源短路以及M1至M2短路。出现过热或过流故障期间FAULT输出低电平信号。

MAX14871采用16引脚TSSOP-EP封装，工作在-40°C至+85°C温度范围。
