说明

特性

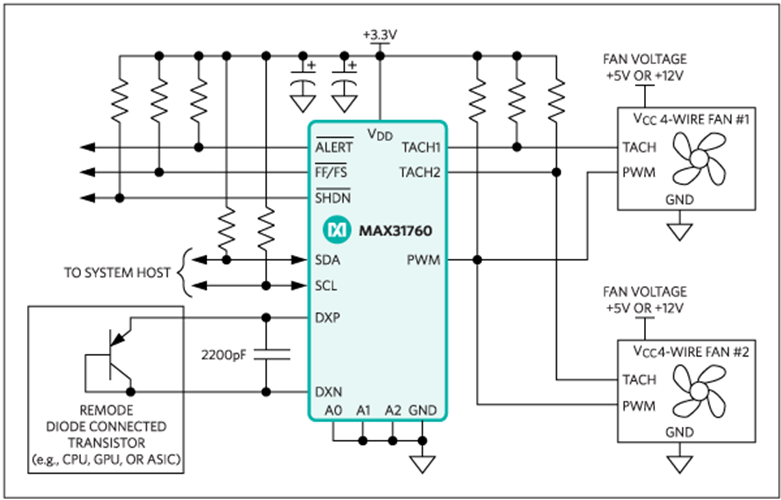

MAX31760集成温度检测和高精度PWM风扇控制，器件高精度测量本地管芯温度，以及分立式二极管连接晶体管(例如2N3906)或CPU、图形处理器单元(GPU)和其它ASIC中常见热二极管的远端温度。通过I²C兼容接口，可设置多个温度门限，例如本地高温/过热(OT)和远端高温/过热门限。

48字节查找表(LUT) 包含用户设置的PWM值，查找表以读取温度结果作为索引，因此可根据温度读数控制风扇速度。基于LUT的灵活架构支持用户设置平滑的非线性风扇速度与温度传递函数，将可闻噪声降至最小。两路转速计输入允许独立测量两个风扇的速度。/FF/FS引脚多路复用作为漏极开路风扇失效指示输出和全速风扇驱动输入。超过本地或远端OT门限时，/SHDN引脚变为有效的低电平，可用于关断系统。专用的/ALERT引脚指示超过本地或远端高温门限。/ALERT可设置工作在失效指示模式或中断模式。这些特性使器件成为单风扇或双风扇制冷系统的紧凑、完备解决方案。

应用

• null
• 网络设备
• 服务器
• null
