TI德州仪器 MAX13253 产品介绍

2026-04-14 0次

说明

简单灵活的设计
- +3.0V至+5.5V供电范围
- 低R_ON，4.5V时为300mΩ (最大)
- 效率高达90%
- 提供高达1A的变压器驱动
- 内部或外部时钟
- 内部振荡器频率：250kHz或600kHz
- 可选择扩频振荡器
- -40°C至+125°C工作温度范围
集成系统保护
- 故障检测与指示
- 过流限制
- 欠压锁定
- 热关断
节省电路板空间
- 小尺寸10引脚TDFN封装(3mm x 3mm)

特性

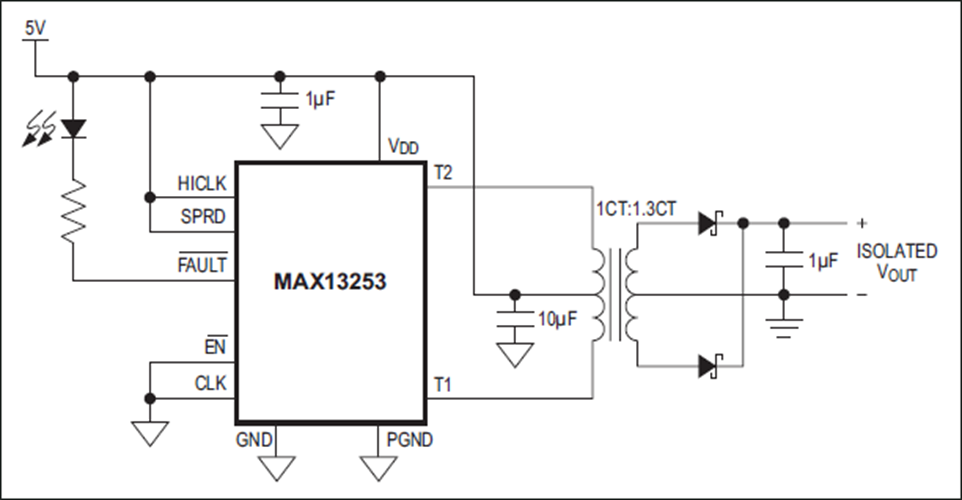

MAX13253是1A、推挽式变压器驱动器，提供简便的低EMI隔离电源解决方案。MAX13253具有内部振荡器，采用+3.0V至+5.5V单电源供电。利用变压器副边与原边的匝数比设定输出电压，可以产生任意电压的隔离输出。

MAX13253内部集成振荡器，驱动一对n沟道功率开关。器件包括引脚可选的扩频振荡器和摆率控制，以减小EMI。MAX13253可选择由外部时钟驱动，进一步降低EMI。内部电路确保工作在固定的50%占空比，保证在使用任何时钟源时不会有直流电流通过变压器。

MAX13253的连续工作电流为1A，集成保护功能，包括故障检测、过流保护和热关断。MAX13253提供低电流关断模式，禁用驱动器时将总供电电流降至5μA(最大)以下。

MAX13253采用小尺寸10引脚(3mm x 3mm) TDFN封装，工作在-40°C至+125°C温度范围。
