TI德州仪器 MAX15019 产品介绍

2026-04-14 0次

说明

与HIP2100IB/HIP2101IB引脚兼容(MAX15018A/MAX15019A)
V_IN高达125V
8V至12.6V V_DD输入电压范围
可源出和吸取3A峰值电流
传输延迟为35ns
确保高、低边驱动器之间保持8ns以内的传输延时匹配度
提供同相/同相与同相/反相逻辑输入的组合
最大15V的逻辑输入，与V_DD电源电压无关
8pF低输入电容
提供带滞回的CMOS (V_DD/2)或TTL逻辑电平输入
采用节省空间的增强散热型8引脚SO-EP封装

特性

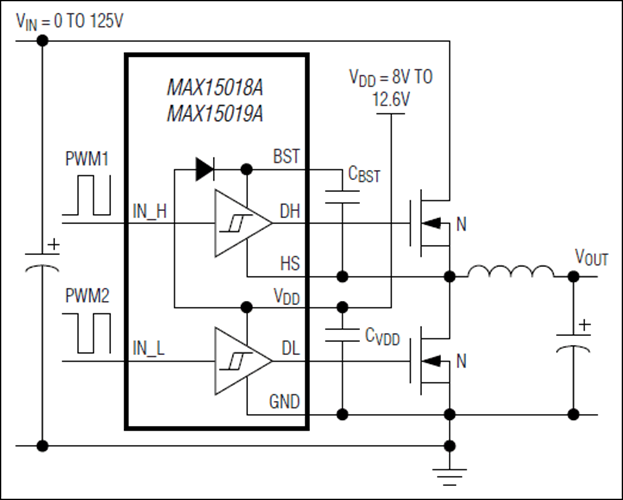

MAX15018A/MAX15018B/MAX15019A/MAX15019B是高频、125V半桥、n沟道MOSFET驱动器，在高压应用中驱动高边和低边MOSFET。这些驱动器可以独立控制，输入到输出的传输延时为35ns (典型值)，匹配在2ns (典型值)以内。器件在高压下工作，驱动器之间具有极低的传输延时，并保持较好的匹配性；增强散热型封装可以源出或吸取较大电流。这些特性使其非常适合大功率、高频、电信电源转换器应用。输入电压最大值为125V，为电信设备标准的100V输入瞬态电压要求提供了充分的裕量。可靠的片上自举二极管连接在V_DD与BST之间，省去了外部分立二极管。

MAX15018A/MAX15019A提供的均为同相驱动器；MAX15018B/MAX15019B提供一路同相高边驱动器和一路反相低边驱动器(请参见完整数据资料中的选型指南部分)。MAX15018_具有CMOS (V_DD/2)逻辑输入，MAX15019_具有TTL逻辑输入。驱动器提供具有工业标准8引脚SO引脚排列和配置的增强散热型8引脚SO封装。所有器件均工作在-40°C至+125°C汽车级温度范围。
