TI德州仪器 MAX8760 产品介绍

2026-04-14 0次

说明

双相、Quick-PWM控制器
在整个输入范围、负载变化范围和工作温度范围内，提供±0.75%的V_OUT精度(1.3V)
增益和失调可调的有源电压定位技术
6位板上DAC：0.375V至1.55V的输出电压范围
可选择的100kHz/200kHz/300kHz/550kHz开关频率
4V至28V的电池输入范围
摆率控制
驱动大电流同步整流MOSFET
欠压保护和热保护
顺序上电和定时
可选挂起电压
软启动和软关断
可选择单相或双相跳脉冲

特性

MAX8760是双相、Quick-PWM™降压控制器，用于6位 VID AMD Mobile Turion™ 64 CPU核供电。双相工作模式降低了输入电流纹波和输出电压纹波，同时也简化了外部元件的选择和电路板布线。Quick-PWM控制技术提供高速负载电流阶跃瞬态响应。MAX8760采用增益和失调可调的有源电压定位技术，降低了功耗，也降低了对大容量输出电容的需求。

MAX8760可提供两种不同类型的笔记本CPU核供电方案：直接由电池降压或由5V系统电源降压，产生核电压。单级转换方式允许这个器件直接对高压电池组进行降压，可获得极高的效率；两级转换方案(对5V系统电源，而不是电池进行降压)可工作在更高的开关频率，使系统具有尽可能小的物理尺寸。

MAX8760符合AMD台式计算机和移动CPU的规范要求。开关调节器具有软启动、顺序上电和软关断功能。MAX8760还具有独立的四级逻辑电平输入，用于设置挂起电压(S0，S1)。

MAX8760包括输出欠压保护、热保护和电压调节器电源就绪(VROK)指示。当这些保护电路检测到任何故障时，控制器被关断。

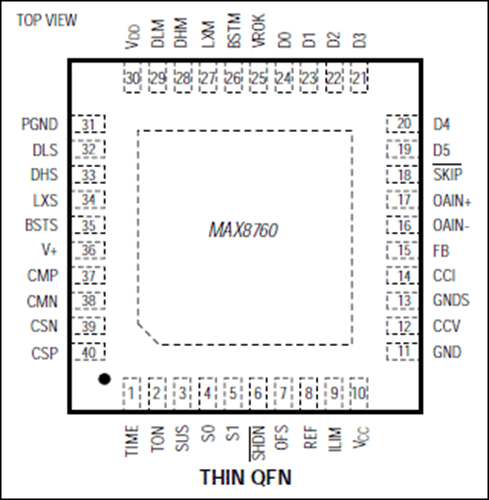

MAX8760采用小尺寸、40引脚、6mm x 6mm、薄型QFN封装。对于其它CPU平台的供电方案，请参考引脚兼容的MAX1544数据资料。
