说明

远端结温传感器，具有±1°C精度(+60°C至+100°C)
兼容于ACPI的可编程温度报警
0.125°C本地和远端结温测量精度
系统校准可编程温度失调
SMBus 2线串行接口，带超时检测
自动或手动风扇速度控制
PWM风扇控制输出
风扇速度监视和看门狗
风扇故障和失效指示
兼容于2线或3线风扇(转速计输出)
+3V至+5.5V电源电压范围
附加关断设定值(MAX6653)
受控的PWM上升/下降时间

特性

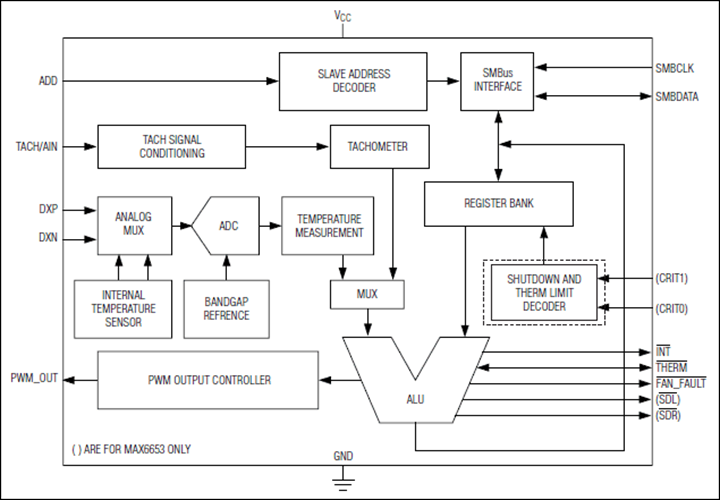

MAX6653/MAX6663/MAX6664是兼容于ACPI的本地和远端结温传感器及风扇控制器。这些器件可以测量自身温度和远端PN结温度，并可以根据测试温度控制直流制冷风扇的速度。远端温度测量的精度为±1°C，范围为+60°C至+100°C。本地和远端的温度测量分辨率均为0.125°C。

内部看门狗设定值用于本地及远端温度。本地和远端温度均具有两个比较设定值。当温度超过一个设定值时，MAX6653/MAX6663/MAX6664的/INT或/THERM产生报警输出，这些输出可以被用作中断、时钟禁止信号或高温关断控制信号。MAX6653具有两个控制上电的比较设定值，在系统无法编程温度门限时提供失效保护。MAX6653具有两个附加关断输出：/SDR和/SDL，当远端或本地温度超过设定的关断门限时这两个输出产生报警。MAX6653和MAX6663的/INT输出或MAX6653/MAX6663/MAX6664的/THERM输出被拉低后，均可作为强制风扇全速运转的输入控制，除非用户屏蔽了该功能。

MAX6653/MAX6663/MAX6664均采用16引脚QSOP封装，工作温度范围为-40°C至+125°C。
