TI德州仪器 LTC1699-80 产品介绍
2026-04-14
0次
说明
- 完全符合 Intel 5 位移动式 (LTC1699-80) 以及 Desktop VRM8.4 (LTC1699-81) 和 VRM9.0 (LTC1699-82) VID 规范
- 精准的 ±0.35% 可编程电阻分压器与参考于 0.8V 的 DC/DC 转换器结合使用
- 可采用一个二线式 SMBus 串行接口存储两种不同的分压器设置 (Rev 1.1)
- 内置的安全保护电路较大限度减少了由于总线冲突所引起的错误编程
- 三个漏极开路引脚 (CPU_ON、IO_ON、CLK_ON) 和一个全局控制引脚 (VRON) 用于同时关断或软启动 3 个 DC/DC 转换器
- PGOOD 引脚和 50µs PGOOD 定时器

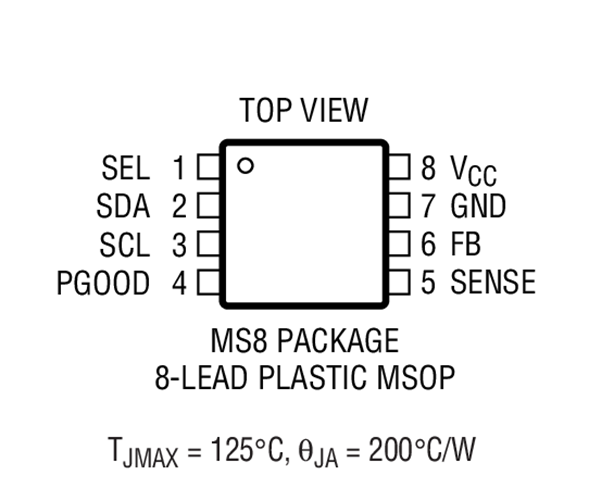

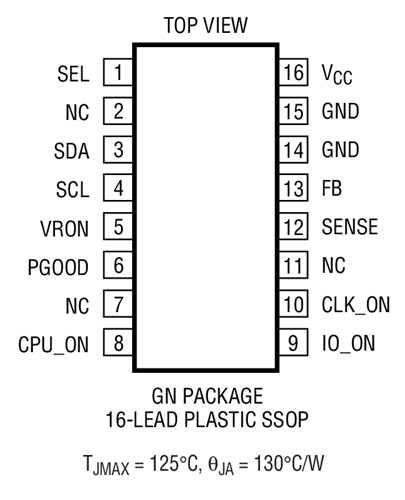

- 采用 MSOP-8 封装和 SSOP-16 封装
特性
LTC®1699-80、LTC1699-81 和 LTC1699-82 是精准 (±0.35% 最大值)、数字编程的电阻分压器，它们符合 Intel 5 位移动式 (LTC1699-80)、Desktop VRM8.4 (LTC1699-81) 和 VRM9.0 (LTC1699-82) VID 规范。每款 IC 能够将一个 DC/DC 转换器的输出在两个设定电压之间切换。一个数字输入引脚 SEL 通过一个二线式 SMBus 接口选择存储在寄存器中的两个分压器设定值当中的一个。

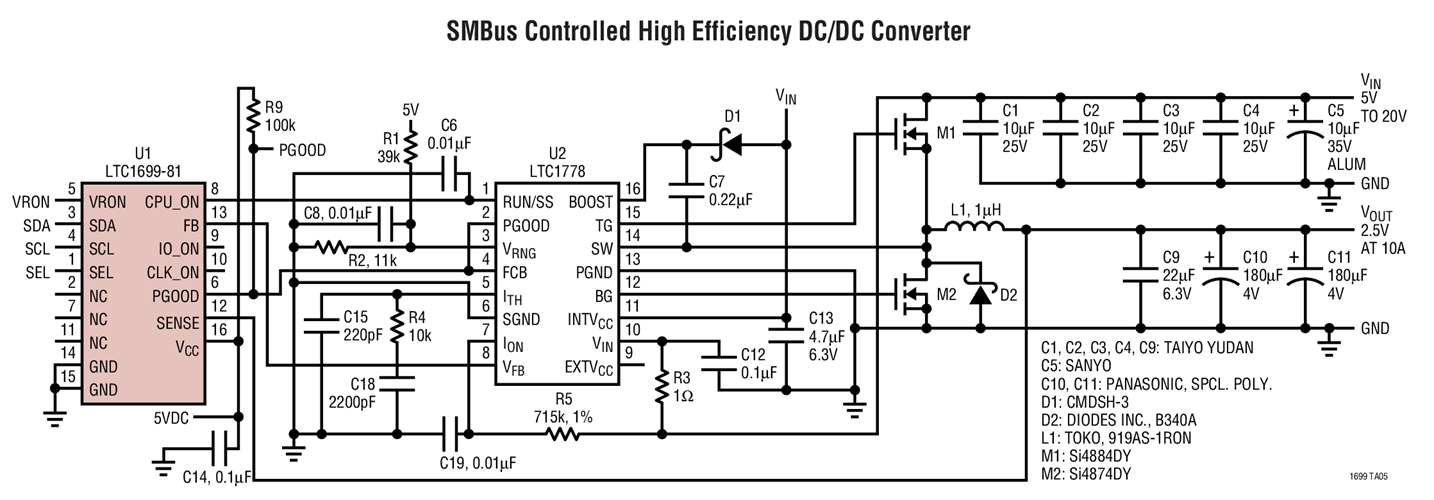

SMBus 接口采用“写字”(Write Word) 协议来设置寄存器以及接通和关断 DC/DC 转换器。“读字”(Read Word) 协议用于验证寄存器内容以及返回转换器的接通 / 关断状态。LTC1699-80、LTC1699-81 和 LTC1699-82 纳入了针对因总线冲突所引起之误差的安全保护功能电路。
这几款器件提供了三个漏极开路 N 沟道输出 (CPU_ON、IO_ON、CLK_ON)，以通过其 RUN/SS 输入接通或关断 DC/DC 转换器电源。一个全局控制引脚 (VRON) 用于同时接通或关断转换器。如果分压器设置改变或转换器通过 SMBus 和 VRON 引脚接通，则一个内部定时器将 PGOOD 引脚拉至低电平并持续 50µs。
应用
- Intel Desktop Pentium® III处理器电源
- 采用Intel SpeedStep™技术的 Intel 移动式Pentium®处理器电源
- Desktop AMD Athlon™处理器电源
- 软件可编程远端电源
- 具电压裕度调节功能的电源
