TI德州仪器 LTC1695 产品介绍

2026-04-14 0次

说明

采用 5 引脚 SOT-23 封装的完整 SMBus/I²C^™ 无刷 DC 扇速控制系统
具 180mA 输出电流额定值的0.75Ω PMOS 线性稳压器
0V 至 4.992V 输出电压范围受控于一个 6 位 DAC
简单的二线式 SMBus/I²C 接口
250ms 内部定时器确保了风扇启动
电流限制和热停机
通过 SMBus 主机回读提供故障状态指示

  

特性

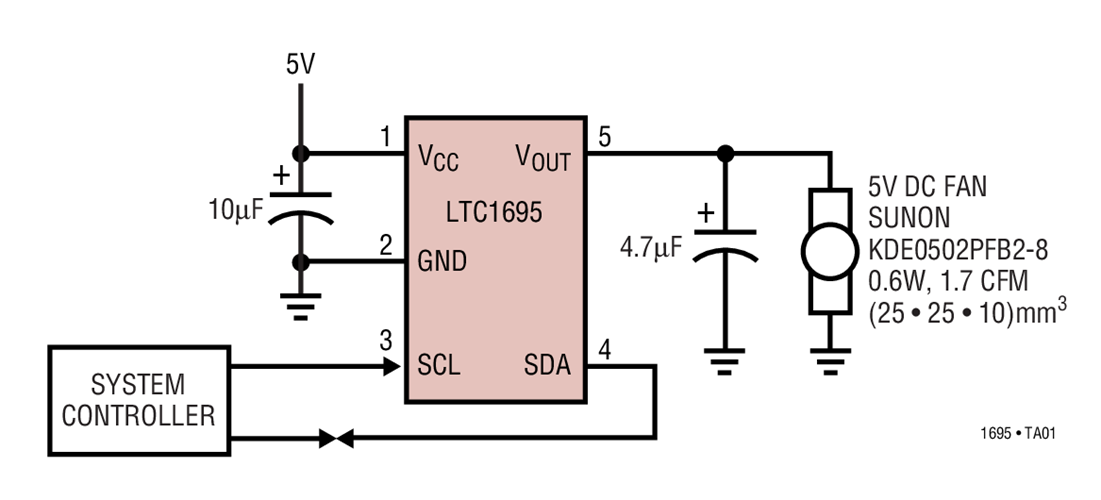

LTC^®1695 扇速控制器提供了电源管理微处理器通过一个二线式SMBus/I²C 接口调节一个 5V 无刷 DC 风扇的速度所必需之全部功能。扇速根据系统要求的温度曲线进行控制，与那些仅为风扇提供简单“接通-关断”控制的系统相比，该器件可减低风扇功耗、延长电池工作时间和降低声学上产生的噪声。

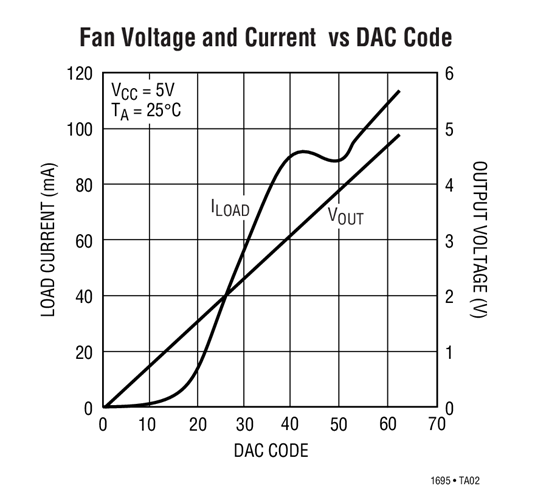

LTC1695 纳入了一个 180mA 低压差线性稳压器、一个二线式 SMBus/I²C接口和一个 6 位 DAC。通过 LTC1695 之线性稳压器的输出电压改变风扇的端子电压以控制扇速。LTC1695 输出电压的设置方法是通过 SMBus 发送一个 6 位数字代码至 LTC1695 DAC。为了消除较低风扇电压下的风扇启动问题，用户可以启用 LTC1695 的升压起动功能，该功能可持续地提供 DAC 的全标度输出电压达 250ms，然后再降低至编程输出电压。

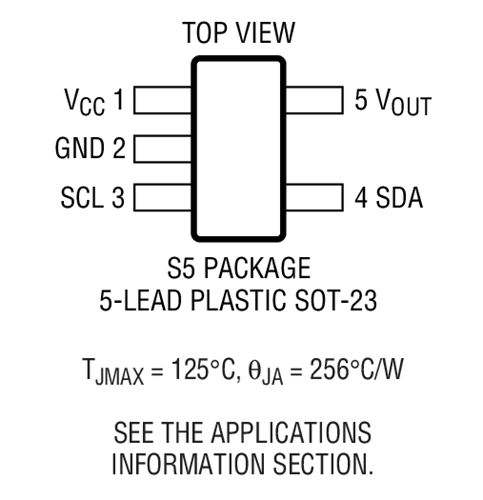

LTC1695 内置了输出电压限制和热停机功能电路，以及可利用微处理器在故障情况下进行回读的状态监视器。LTC1695 采用 5 引脚 SOT-23 封装。
