TI德州仪器 MAX6651 产品介绍

2026-04-14 0次

说明

适用于5V/12V风扇的闭环/开环风扇速度控制
2线SMBus/I^²C兼容接口
监控转速计输出
- 单个转速计(MAX6650)
- 多达四个转速计(MAX6651)
可编程警报输出
GPIO
硬件全开覆盖
同步多个风扇
四个可选从机地址
电源电压：3V至5.5V
小型封装
- 10引脚µMAX (MAX6650)
- 16引脚QSOP (MAX6651)

特性

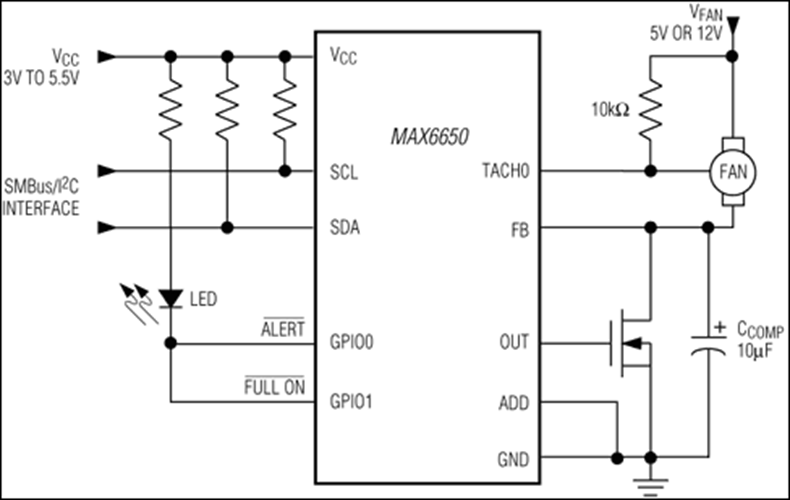

MAX6650/MAX6651风扇控制器使用SMBus/I²C兼容接口来调节和监控带内置转速计的5VDC/12VDC无刷风扇的速度。它们使用外部MOSFET或双极性晶体管来线性调节风扇两端的电压，从而自动强制风扇的转速计频率（风扇转速）与风扇转速寄存器中的预编程值相匹配。MAX6650通过监控其转速计输出来调节单个风扇的转速。MAX6651也可以调节单个风扇的转速，但它包含额外的转速计输入，可以监控多达四个风扇，并在并行使用时将它们作为一个单元进行控制。

MAX6650/MAX6651提供通用输入/输出(GPIO)引脚，用作数字输入、数字输出或各种硬件接口。这些开漏输入/输出具有10mA吸电流能力，可以驱动LED。要添加额外的硬件控制，请将GPIO1配置为在软件发生故障时完全开启风扇。要在检测到故障情况时生成中断，请将GPIO0配置为用作低电平有效警报输出。通过将GPIO2（仅限MAX6651）设置为内部时钟输出或外部时钟输入来同步多个器件。

MAX6650采用节省空间的10引脚µMAX^®封装，MAX6651采用小型16引脚QSOP封装。
