TI德州仪器 MAX1669 产品介绍

2026-04-14 0次

说明

测量远程CPU温度
无需校准
用于风扇的20Hz至160Hz PWM输出
PWM频率同步输入(260kHz)
灵活的风扇接口：线性或PWM
SMBus 2线串行接口
可编程欠温/过温警报
反ALERT锁存中断输出
反OVERT恒温器输出
两个GPIO引脚
一次写入配置保护
支持SMBus警报响应
±3°C温度精度（-40°C至+125°C，远程）
3µA待机电源电流
电源电压范围：+3V至+5.5V
小型16引脚QSOP封装
远程二极管传感器、PWM和线性风扇控制、双警报

特性

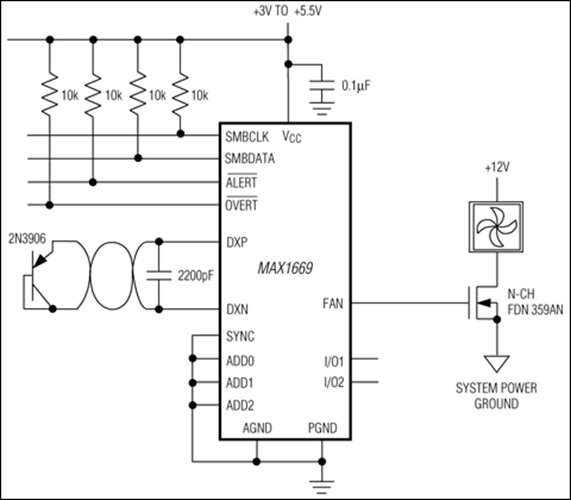

MAX1669风扇控制器包含一个高精度的数字温度计，可报告远程传感器的温度。远程传感器是一个二极管连接式晶体管（通常为低成本、易于安装的2N3906 PNP型），可取代传统的热敏电阻或热电偶。对于多个制造商的晶体管来说，远程精度为±3°C，无需校准。MAX1669具有独立的风扇控制器，其低电流逻辑输出需要外部电源元件来与直流无刷风扇进行接口。风扇控制器有两种工作模式：用于驱动风扇电机的低频（20Hz至160Hz）PWM模式，或产生可变直流控制电压的高阻抗DAC输出。在PWM模式下，FAN频率可同步至一个外部时钟。

其他主要特性包括用于风扇存在检测的通用输入/输出(GPIO)，以及在主机系统失去通信能力时用作风扇覆盖信号的恒温器输出。内部ADC具有宽输入电压范围，当施加的输入电压过大时，会提供超范围读数。其他错误检查包括温度超出范围指示和二极管开路/短路故障。

MAX1669采用节省空间的16引脚QSOP封装，因此可安装在SLOT1连接器附近。
