TI德州仪器 MAX1602 产品介绍

2026-04-14 0次

说明

支持单个PC卡/CardBus插槽
1A、0.25Ω（最大值）3.3V V_CC开关
1A、0.25Ω（最大值）5V V_CC开关
软开关确保低浪涌电流
过流保护
过流/热故障标志输出
T_j = +150°C时提供热关断保护
独立的内部电荷泵
先开后合式开关动作
待机电源电流：11µA（最大值）
低R_DS(ON) 3.3V开关不需要5V和12V
符合PCMCIA 3V/5V开关规范
超小型16引脚QSOP封装
代码兼容：
- Cirrus CL-PD67XX系列
- 数据手册DB86184
- Intel 82365SL（行业标准编码）

特性

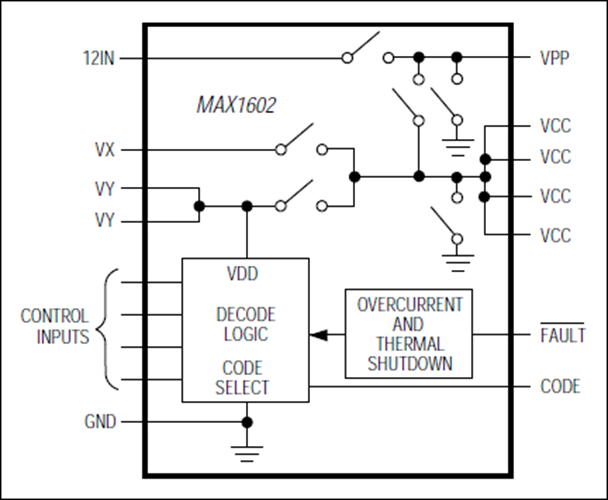

MAX1602直流电源开关IC包含低电阻MOSFET开关网络，为单个CardBus或PC卡主机插座提供可选的V_CC和V_PP电压。主要特性包括低电阻开关、小型封装、软开关动作以及符合PCMCIA的3V/5V开关规范。通过两种方式支持快速32位CardBus应用中的仅3.3V电源开关：低电阻3.3V开关支持3.3V高负载电流（高达1A）；借助完全独立的内部电荷泵，即使+5V和+12V电源被断开或关闭以节省电力，3.3V开关也能正常工作。内部电荷泵属于调节型，当V_CC开关处于静态时，可减少消耗的输入电流。当输出为高阻态或GND时，功耗自动降低至11µA（最大值）。

其他主要特性包括确保输出电流限制水平符合规格以及输出上升/下降时间符合规格（符合PCMCIA规范）。热过载保护、准确限流、过流故障标志输出和欠压闭锁功能增强了可靠性。CMOS/TTL逻辑接口非常灵活，可以承受超过正供电轨的逻辑输入电平。

MAX1602将完整的CardBus/PCMCIA开关集成在节省空间的16引脚QSOP封装中。
