说明

电流模式操作至 1MHz
30ns 电流检测延迟
< 250μA 的低启动电流
电流检测前沿消隐

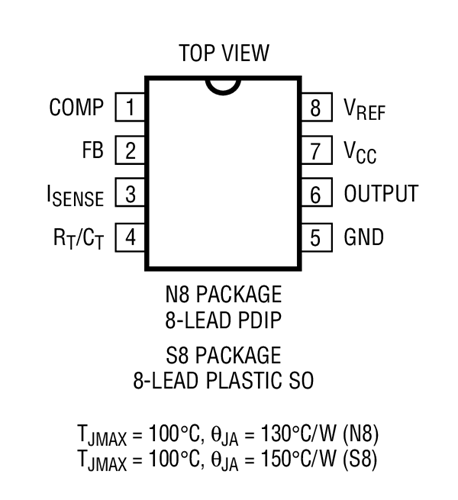

引脚与 UC1842 相兼容
具迟滞的欠压闭锁
无交叉传导电流
经修整的带隙基准
1A 图腾柱输出
经修整的振荡器频率和吸收电流
在欠压闭锁期间主动下拉基准和输出
18V 高电平输出箝位

特性

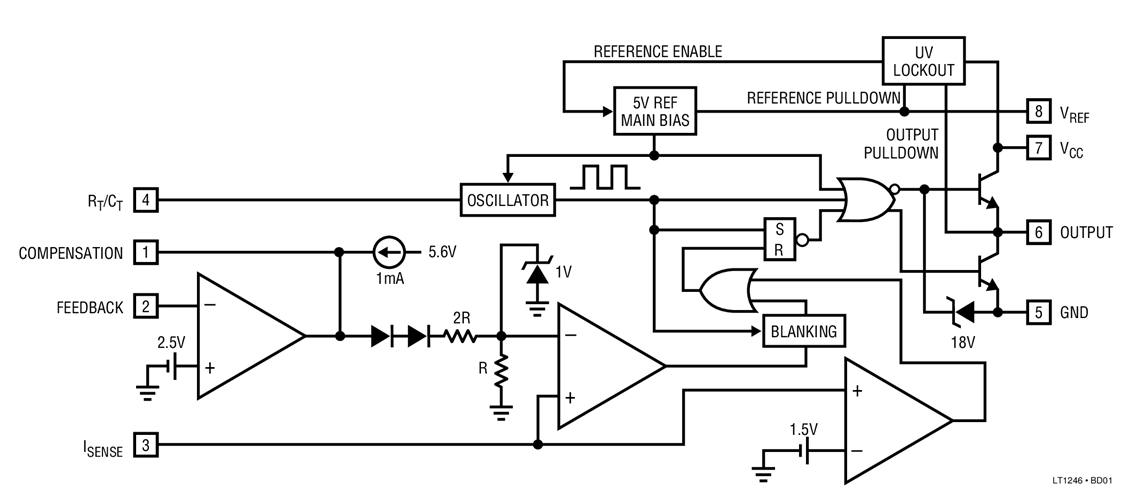

LT^®1246 / LT1247 是 8 引脚、固定频率、电流模式、脉宽调制器。这两款器件是专为成为业界标准 UC1842 PWM 电路的改良型插接兼容版本而设计。LT1246 / LT1247 专门针对离线式及 DC/DC 转换器应用进行了优化。它们包含一个温度补偿型基准、高增益误差放大器、电流检测比较器和一个高电流图腾柱输出级，非常适合于驱动功率 MOSFET。启动电流被减小至 250μA 以下。图腾柱输出级中的交叉传导电流尖峰已被消除，从而使 1MHz 操作切实可行。LT1246 / LT1247 融入了诸多新特点。电流检测比较器增加了前沿消隐功能。这较大限度减少或免除了一般情况下所需的滤波器。免除该滤波器使得电流检测环路能够以极小的延迟工作。振荡器电路添加了针对频率和吸收电流的修整功能，并且对这两个参数均做了严格的规定。在导通状态中，输出级被箝位至一个 18V 的最大 V_OUT。在欠压闭锁期间，将主动地把输出和基准输出拉至低电平。
