TI德州仪器 LTC1470 产品介绍

2026-04-14 0次

说明

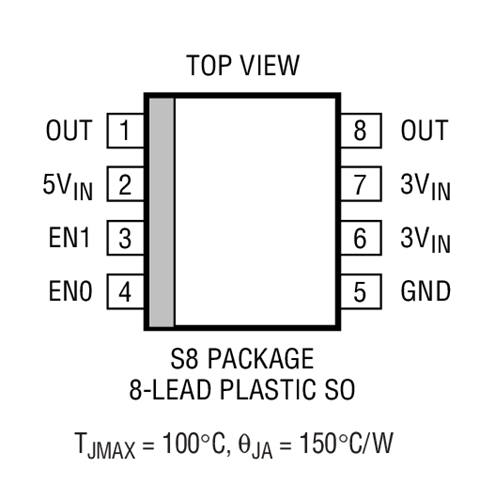

采用 8 引脚 SO 封装的单通道 3.3V / 5V 开关

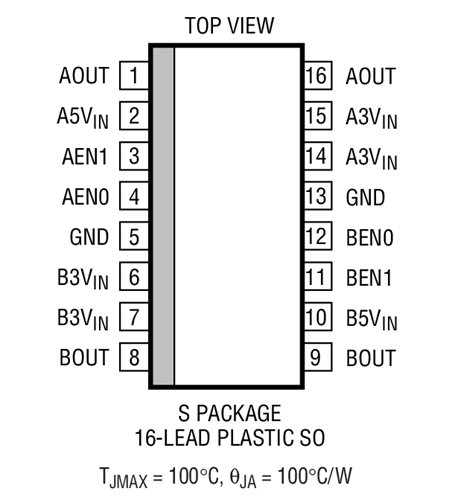

采用 16 引脚 SO 封装的双通道 3.3V / 5V 开关
内置电流限制和热停机功能电路
内置充电泵 (无需 12V)
极低 R_DS(ON) MOSFET 开关
输出电流能力：1A
浪涌电流限制 (驱动 150μF 负载)
待用模式中的静态电流：1μA
无寄生体二极管
内置异或 (XOR) 功能免除了“黏合”逻辑
“先断后连”开关操作
受控的上升和下降时间

     

特性

LTC^®1470 将一个个人计算机存储卡国际协会 (PCMCIA) 卡槽的 V_CC 引脚在三种操作状态之间切换：OFF、3.3V 和 5V。两个低 R_DS(ON) N 沟道功率 MOSFET 由一个内置充电泵驱动，该充电泵产生一个高于电源电压的电压，以在被输入控制逻辑选择时全面地强化每个开关。

LTC1470 输入与业界标准 PCMCIA 控制器相兼容。内置 XOR 确保两个开关不会同时导通。另外，该功能还使 LTC1470 与低电平有效和高电平有效控制器均兼容 (见 Application Information 部分)。开关上升时间受到控制，以消除电源毛刺干扰。

LTC1470 具有内置 SafeSlot^™ 电池限制和热停机功能电路。在短路至地期间输出被限制为 1A，但是允许 2A 的峰值工作电流。

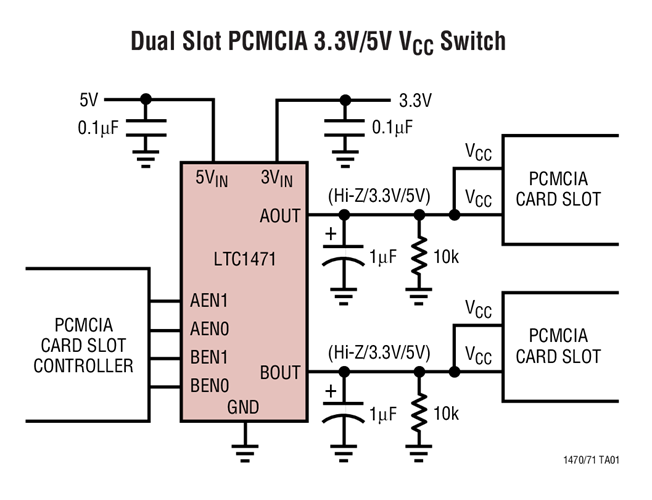

LTC1471 是 LTC1470 的双通道版本，并可提供 16 引脚 SO 封装。

应用
