LTC1314

量产

具内置 N 沟道 V_CC 开关驱动器的 PCMCIA 开关矩阵

TI德州仪器 LTC1314 产品介绍

2026-04-14 0次

说明

输出电流能力：120mA
外部 12V 稳压器可以关断
内置 N 沟道 V_CC 开关驱动器

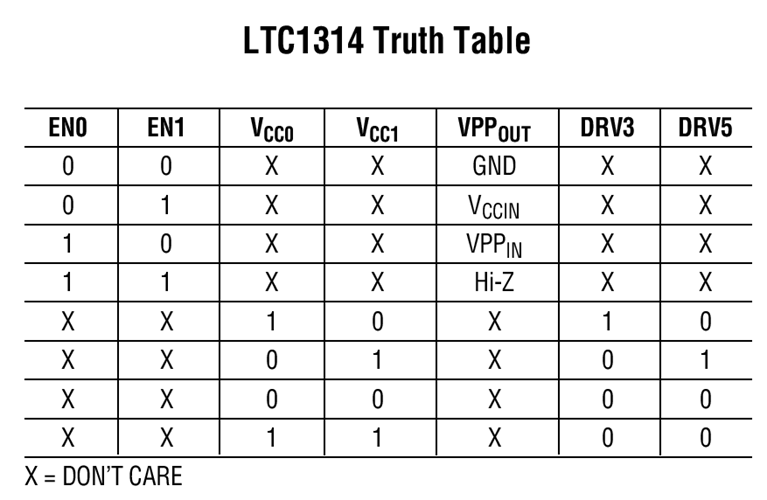

0V、 V_CCIN、 VPP_IN 或高阻抗的数字选择
3.3V 或 5V V_CC电源
“先断后连”开关切换
在高阻抗或 0V 模式中具有 0.1μA 的静态电流
无 VPP_OUT 过冲
与标准 PCMCIA 控制器具有逻辑兼容性

 

特性

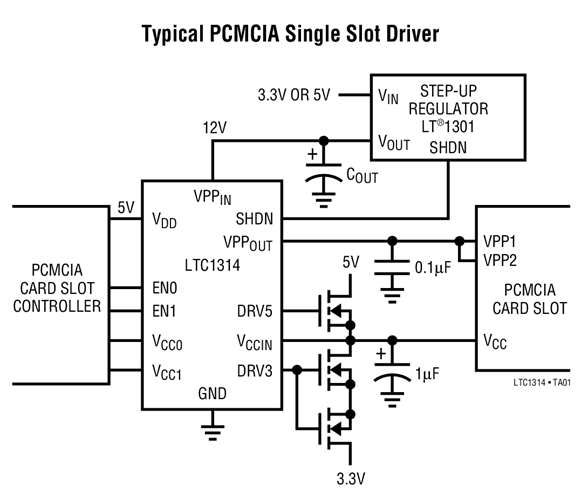

LTC^®1314 / LTC1315 提供了控制个人计算机存储卡国际协会 (PCMCIA) 2.0 版插卡槽所必需的电源开关切换功能。当与一个 PC 卡接口控制器搭配使用时，这些器件可形成一个组件数极少的完整接口，适用于掌上型电脑、笔控型电脑和笔记本电脑。

LTC1314 / LTC1315 提供了用于闪存 VPP 编程的 0V、3.3V、5V、12V 和高阻抗电源输出。一个内置充电泵负责产生用于便宜的 N 沟道 3.3V/5V V_CC 开关切换的 12V 栅极驱动电压。当 VPP_OUT 上不需要 12V 时，可以关断 12V 稳压器。所有的数字输入均与 TTL 相兼容，并可直接连接业界标准的 PC 卡接口控制器。

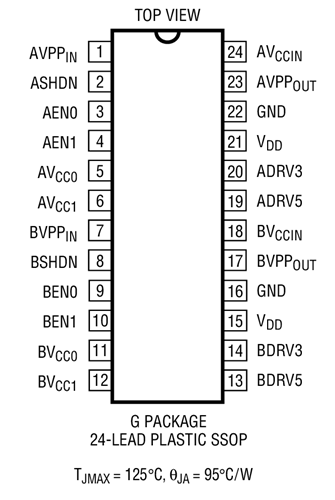

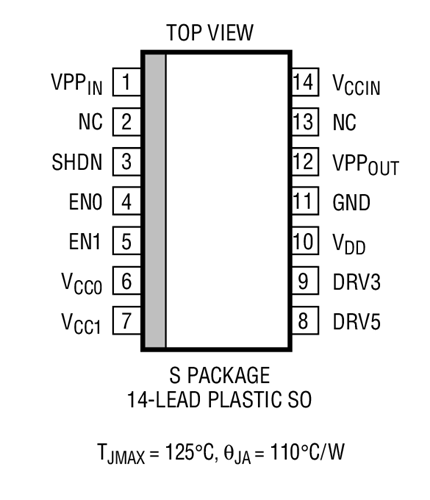

LTC1314 采用 14 引脚 SO 封装，LTC1315 采用 24 引脚 SSOP 封装。
