说明

支持代码优化，将便携式平台的功耗降至最低
- 四个功耗监测器，86dB宽动态范围
- 测量电流和电压
- 低功耗
- 慢速模式，以降低功耗
- 关断模式
自动操作，将处理器开销降至最低
- 每通道56位功耗累加器，在1024采样每秒的采样率下可捕获4.55小时的数据。
- 每通道14位电压寄存器
高度集成方案将元件数量、PCB空间和BOM成本降至最低
- 0.5V至20V较宽的电流共模范围
- 100mV低满幅、电流检测电压
- 低至5μV电流检测电压
- I²C/SMBus接口，带总线超时
- 温度范围：-40°C至+85°C

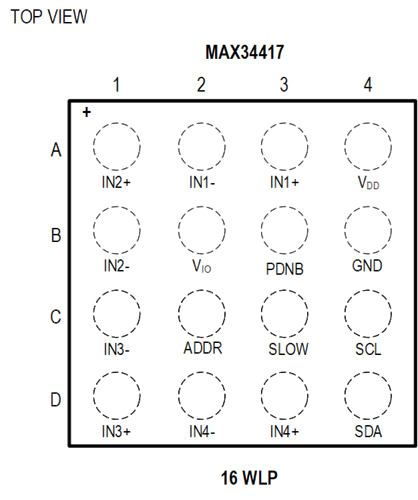

- 小尺寸、2mm x 2mm占位面积晶圆级封装(WLP)，16焊球，焊球间距为0.4mm
开发简单
- 提供具有高级GUI的评估板

特性

MAX34417为电流和电压监测器，专门用于确定便携系统的功耗。器件具有极宽动态范围(20,000:1)，允许高精度测量此类系统的功耗。器件可通过标准的I²C/SMBus串行接口进行配置和监测。单向电流传感器利用低满幅检测电压提供高精度高边操作。器件自动采集电流检测和电压采样，通过将采样相乘获得功率值，然后将功率值累加。接收到主机命令时，器件将功率采样以及累加值传输至一组主机可访问的寄存器。传输过程不会丢失采样，允许主机非实时读取数据，而且可以以任意时间间隔进行读取。

观看视频:MAX34417评估系列简介
