TI德州仪器 LT2940 产品介绍
2026-04-14
0次
说明
- 四象限功率测量
- ±5% 功率测量准确度
- 4V 至 80V 高端检测，100V 最大值
- 电流模式功率和电流输出
- 输出带宽超过 500kHz
- ±3% 电流测量准确度
- 6V 至 80V 电源范围，100V 最大值
- 反相和同相集电极开路比较器输出

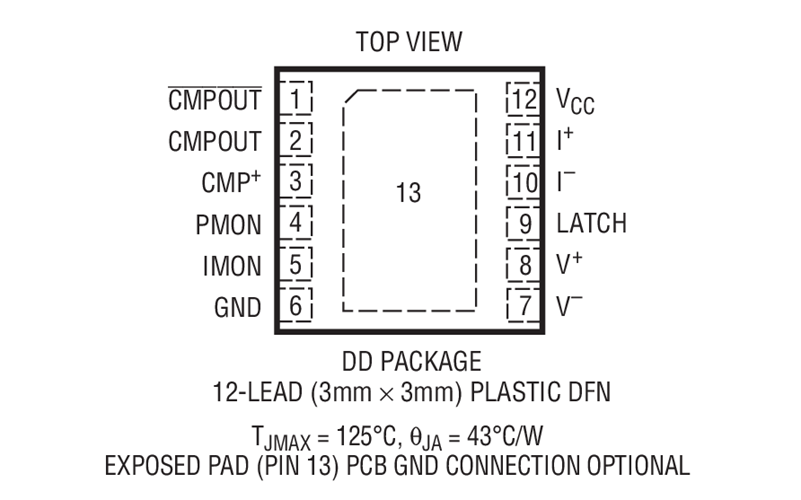

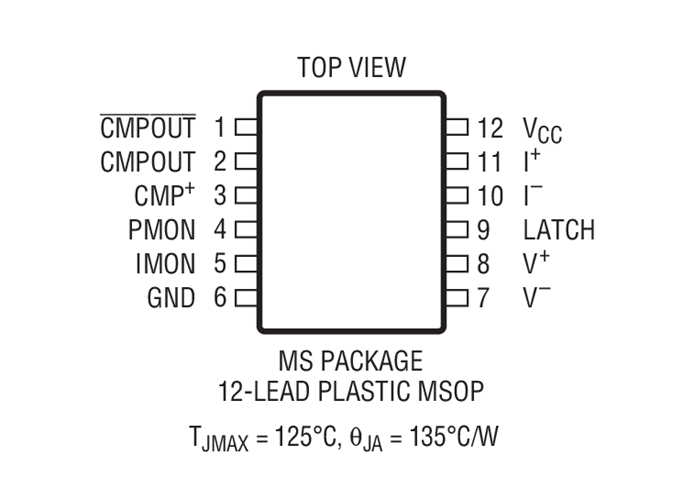

- 采用 12 引脚 DFN (3mm x 3mm) 和 12 引脚 MSOP 封装
特性

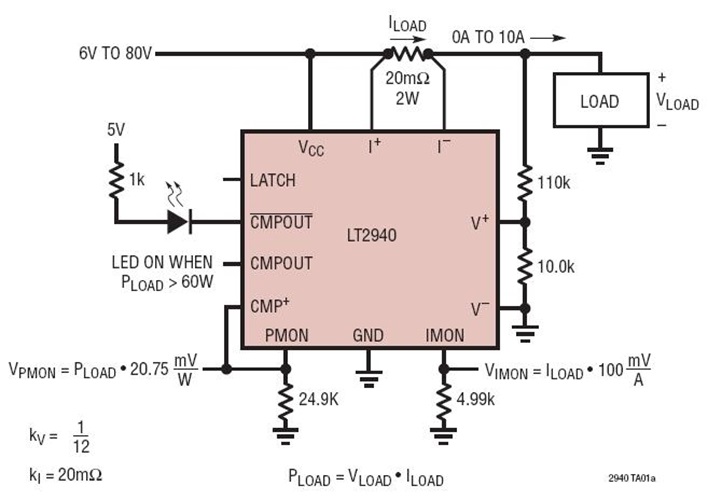

LT®2940 用于测量一个高端电流和一个差分电压，对它们进行放大并输出一个与瞬时功率成比例的电流。利用四象限乘法器和推挽输出级对双向高端电流和双极电压差进行正确的处理，从而使 LT2940 能够指示正向和反向功率通量。
一个具反相和同相集电极开路比较器输出的集成比较器使得 LT2940 成为一款完整的功率级监视器。此外，一个与检测出的高端电流成比例的输出电流还提供了电流监视功能。电流模式输出使得调节、滤波和时间积分就像选择外部电阻器和/或电容器一样简单。
应用
- 板级功率和电流监视
- 线路卡和服务器功率监视
- 功率检测电路断路器
- 功率控制环路
- 功率 / 能量计
- 电池充电器测量
