TI德州仪器 LTC1392 产品介绍

2026-04-14 0次

说明

完整的内置环境温度传感器
系统电源监视器
10 位分辨率轨至轨共模差分电压输入

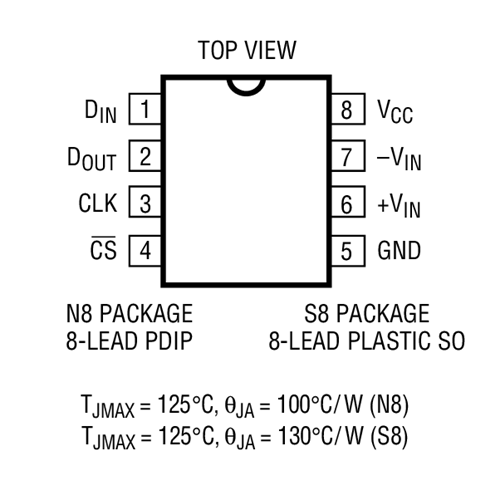

采用 8 引脚 SO 封装和 PDIP 封装
闲置时的电源电流为 0.2μA
以最大速率采样时的电源电流为 700μA
单电源电压：4.5V 至 6V
三线式半双工串行 I/O
可与大多数 MPU 串行端口和所有 MPU 并行 I/O 端口通信

        

特性

LTC^®1392 是一款微功率数据采集系统，专为测量温度、片内电源电压和一个差分电压而设计。差分输入具有轨至轨共模输入电压范围。LTC1392 包含一个温度传感器、一个具采样及保持电路的 10 位 A/D 转换器、一个高准确度带隙基准和一个三线式半双工串行接口。

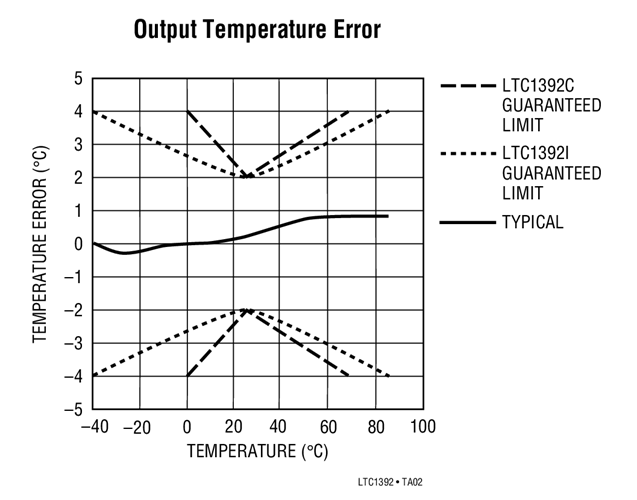

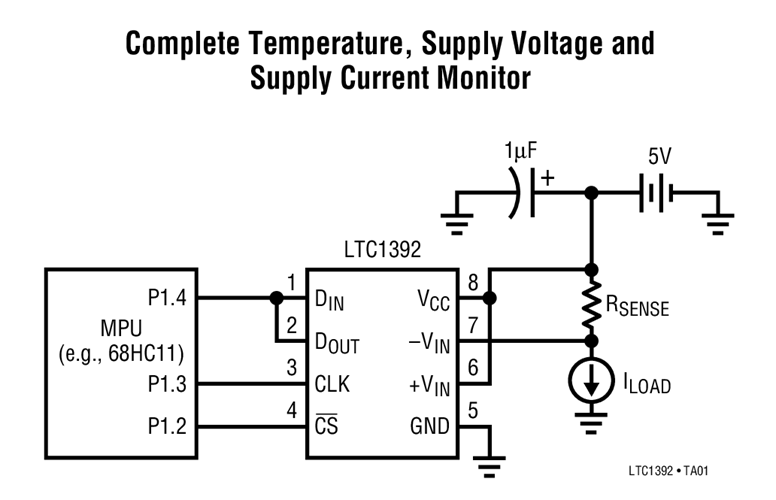

可通过编程使 LTC1392 测量环境温度、电源电压和差分输入引脚上的一个外部电压，还可用于采用一个外部检测电阻器进行电流测量。当测量温度时，A/D 转换器的输出代码与温度 (°C) 成线性比例关系。生产微调在室温条件下实现了 ±2°C 的初始准确度，而在整个 –40°C 至 85°C 的温度范围内则实现了 ±4°C 的初始准确度。

片内串行端口可通过 3 根或 4 根导线实现至多种 MPU 的高效数据传输。这与低功耗相结合，使得远程位置传感成为可能，并有利于穿越隔离势垒传输数据。
