TI德州仪器 LTC4296-1 产品介绍
2026-04-14
0次
说明
- 符合 IEEE 802.3cg 标准的 SPoE PSE
- 五个独立的 PSE 端口
- 宽输入电源工作范围：6 V 至 60 V
- 可调电源和返回电子断路器
- 在睡眠和禁用状态下，输入电源电流分别为 52 μA（典型值）和 51μA（典型值）
- 电荷泵增强了外部高端 N 沟道 MOSFET
- 通过外部微控制器支持 SCCP
- 带 PEC 的 SPI 总线接口
- 电压、电流和温度遥测
- 每端口电源良好的比较器
- PD 休眠、唤醒、唤醒转发支持

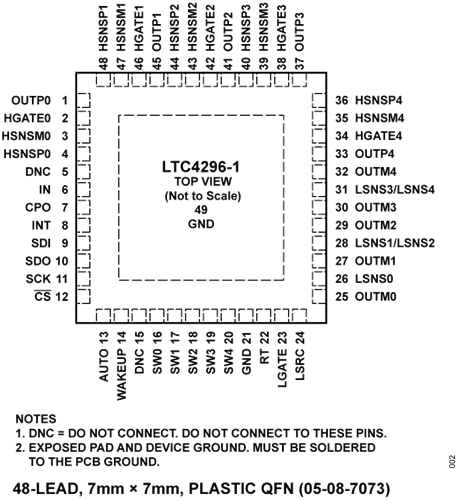

- 采用 48 引脚 7 mm × 7mm QFN 封装
特性
LTC4296-1是一款符合IEEE 802.3cg标准的五端口、单对以太网供电(SPoE)供电设备(PSE)控制器。SPoE通过单对电缆提供标准化电源和以太网数据，简化了系统设计和安装。LTC4296-1专为与24 V或54 V系统中的802.3cg受电设备(PD)的互操作性而设计。LTC4296-1使用外部低漏极至源极导通电阻(RDS(ON))、N沟道金属氧化物半导体场效应晶体管(MOSFET)供电，可最大限度地减少压降，并确保应用程序的坚固性。
具有折返、模拟限流值(ACL)的高端断路器提供受控浪涌和短路保护。可选的低端断路器可保护负输出免受反馈故障和非隔离应用中的接地故障的影响。通过串行通信分类协议(SCCP)进行PD分类，并保持全电压特征(MFVS)，可确保仅在存在PD时才将全工作电压施加到电缆。SWx引脚在检测和分类期间断开端口电源缓冲器。支持PD启动的睡眠和唤醒。WAKEUP引脚支持唤醒转发。遥测、状态和软件控制功能可通过具有数据包错误代码(PEC)保护功能的串行外设接口(SPI)总线接口访问。
LTC4296-1为10BASE-T1L控制器和开关提供了通用的SPoE、PSE解决方案，并且可以很容易地与ADI公司的10BASE-T1L收发器产品系列集成，例如ADIN1100（物理层，PHY）、ADIN1110(MACPHY)和ADIN2111（双端口开关）。
应用
- 运营技术(OT)系统
- 楼宇和工厂自动化系统
- 现场仪表和开关
- 安保系统
- 交通控制系统
参数
类型 | 描述 |
智能建筑 | 楼宇自动化控制器 |
通信 | 无线基础设施 |
