TI德州仪器 LTC9101-2A 产品介绍

2026-04-14 0次

说明

完全符合IEEE 802.3at类型1和2 PSE标准
多达48个PSE端口
工业标准寄存器映射
+80V/–20V容限面向端口的引脚
受ECC保护的eFlash和数据RAM
每通道低路径功耗
- 100mΩ检测电阻
- 30mΩ或更低的MOSFET R_DS(ON)
芯片组提供电气隔离
- 无需光耦合器和隔离3.3V电源

非常可靠的多点PD检测
连续每端口电压和电流监控
1MHz I²C兼容串行控制接口
引脚或I²C可编程PD功率
采用24引脚4mm × 4mm (LTC9101 2A)封装和64引脚7mm × 11mm (LTC9102) QFN封装

特性

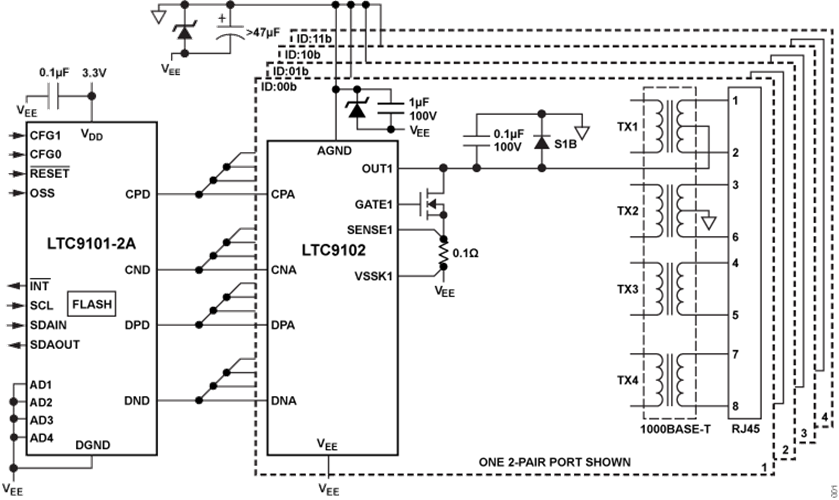

LTC9101-2A/LTC9102 芯片组是一款（多达）48端口供电设备(PSE)控制器，用于兼容IEEE 802.3at 1类和2类的以太网供电(PoE)系统。LTC9101-2A/LTC9102设计用于为兼容型802.3af和802.3at PD供电。LTC9101-2A/LTC9102芯片组采用低RDS (ON)外部MOSFET以及每电源通道0.1Ω检测电阻，提供出色的散热性能。变压器隔离通信协议可取代昂贵的光耦合器和复杂的3.3V隔离电源，大幅节省BOM成本。

出色的电源管理功能包括预选端口的每端口14位电流/电压监控、可编程电流限值和多功能快速关断。PD检测采用专有的多点检测机制，确保更好地防止发生PD误识别。支持1事件和2事件物理分类。LTC9101-2A/LTC9102具有一个I²C串行接口，工作频率可高达1MHz。LTC9101-2A/LTC9102的引脚或I²C可编程，PD供电功率最高可调至25.5W。

应用
