TI德州仪器 LTC9103 产品介绍

2026-04-14 0次

说明

完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
完全符合 IEEE 802.3at 2 类标准 PSE
与 LTC4291-1/LTC4292 软件兼容
多达 48 个 PSE 端口，每个端口有一个电源通道
多达 24 个 PSE 端口，每个端口有两个电源通道
受 ECC 保护的 eFlash 和数据 RAM
每个通道均具有低功耗路径损耗
- 100mΩ 检测电阻
- 30mΩ 或低 MOSFET R_DS(ON)
芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源

可靠性极高的多点 PD 检测
- 连接检查可以区分单签名和双签名 PD
持续的每端口电源和电流监控
与 1MHz I²C 兼容的串行控制接口
引脚或 I²C 可编程 PD 电源
采用 24 引脚 4mm × 4mm (LTC9101‑1) 和 64 引脚 7mm × 11mm (LTC9102/LTC9103) QFN 封装

特性

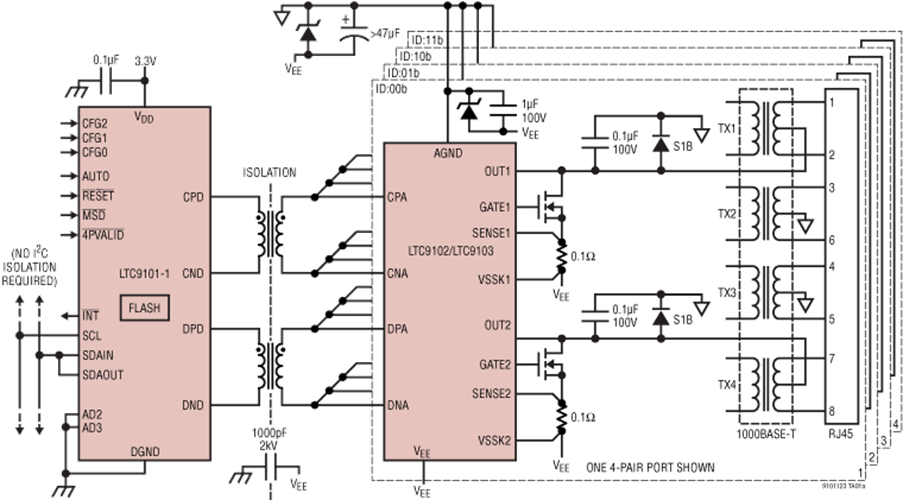

LTC9101-1/LTC9102/LTC9103 芯片组是一款 48 端口供电设备 (PSE) 控制器，适合在符合 IEEE 802.3at 2 类、802.3bt 3 类和 4 类标准的以太网供电 (PoE) 系统中使用。LTC9101-1/LTC9102/LTC9103 适合为符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电。LTC9101-1/LTC9102/LTC9103 芯片组通过利用低 R_DS(ON) 外部 MOSFET 实现行业内最低的散热，并提供每个电源通道 0.1Ω 的检测电阻。变压器隔离型通信协议替代昂贵的光电耦合器和复杂的 3.3V 电源，实现了显著的 BOM 成本节省。

先进的电源管理功能包括每端口 14 位电流／电源监控器、可编程限流值／电源限制和预选端口的通用快速关断。提供先进的电源管理主机软件层。PD 检测使用专有的多点检测机制，对错误的 PD 识别具有出色的抗扰性。支持自动分类和 5 事件物理分类。LTC9101-1/LTC9102/LTC9103 附带一个可在高达 1 MHz 频率下运行的 I²C 串行接口。LTC9101-1/LTC9102/LTC9103 可对引脚或 I²C 进行编程，以将 PD 传输的功率提升到高达 71.3 W。
