TI德州仪器 LTC9111 产品介绍
2026-04-14
0次
说明
- 符合 IEEE 802.3cg 标准
- 宽输入电压范围：2.3V 至 60V
- 支持串行通信分类协议 (SCCP)
- 唤醒签名
- 集成 3.5V 待机稳压器
- 分类时最高 150μA 的电流
- 为极性校正驱动低端桥 MOSFET
- 增强外部 N 通道 MOSFET 的电荷泵
- 引脚可编程类配置

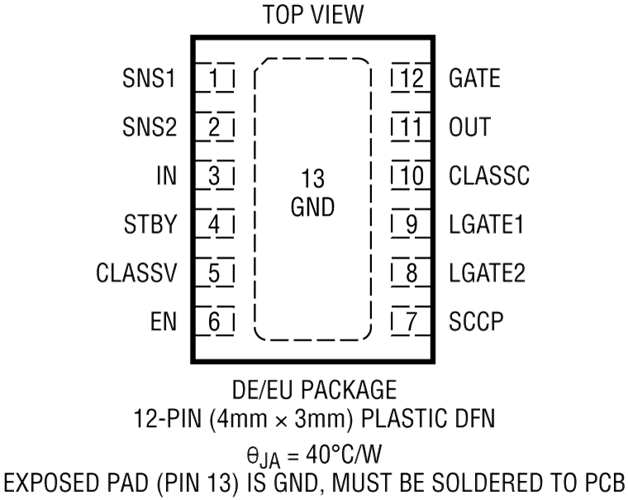

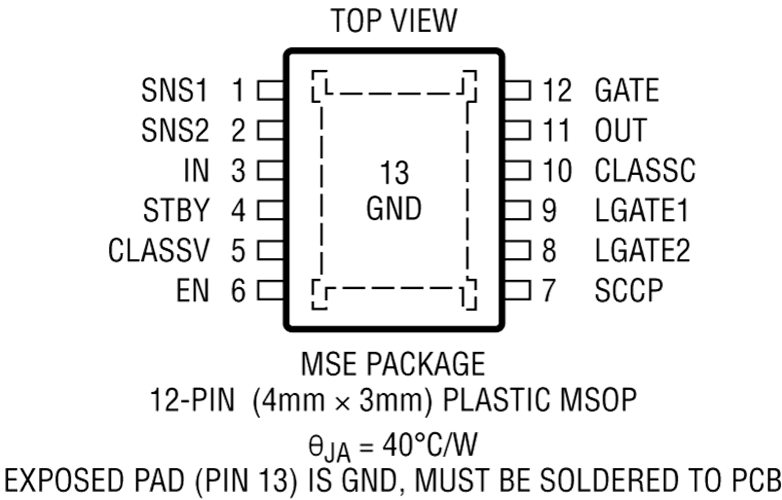

- 采用 12 引脚 MSOP 和 DFN 4mm × 3mm 封装
特性
LTC9111 是一款符合 IEEE 802.3cg 标准的单对以太网供电受电设备 (PD) 控制器。2.3V 至 60V 的宽工作范围与极性校正相结合，使 LTC9111 特别适合楼宇及工厂自动化应用中基于分类的系统。
基于 SCCP 的分类可确保供电设备 (PSE) 仅在连接有效的 PD 时提供全工作电压。LTC9111 在分类时利用微功耗操作最大限度降低存储电容器的要求，可驱动两个外部 N 通道 MOSFET 开关。外部 N 通道 MOSFET 开关在分类和出现浪涌时从连接器隔离输出电容。当 PD 输入电压超过所配置类的 ON 电压阈值时或经过强制延迟后，电压监控器可启用外部 MOSFET。在控制的 GATE 引脚斜升后，EN 输出会发生断言。输入电压降至所配置类的关闭电压阈值以下时会禁用 MOSFET。LTC9111 利用 1.6V 的低启动电压为极性校正驱动一对外部低端 N 通道 MOSFET，可减少功率损耗。
应用
- 楼宇自动化
- 工厂自动化
- 安防系统
- 交通控制系统
