说明

四个 PSE 端口
- 每个端口两个电源通道
完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
- 针对 1 类、2 类、3 类和 4 类 PD 的合规支持
每个通道的低功耗路径损耗
- 150mΩ 感应电阻
- 30mΩ 或以下 MOSFET R_DS(ON)
芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源
可靠性极高的多点 PD 检测
- 连接检查可以区分单签名和双签名 PD
持续、专用的每端口电源和电流监控
- 每端口电源监管
与 1MHz I²C 兼容的串行控制接口
高达 71.3W 的引脚或 I²C 可编程 PD 电源
采用 40 引脚 6mm × 6mm (LTC4292) QFN 封装

特性

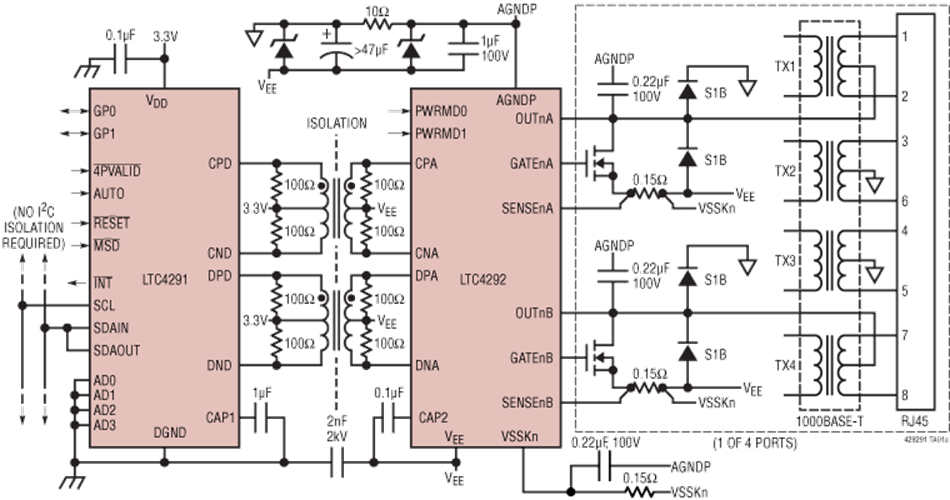

LTC4292/LTC4291 芯片组是一款 4 端口供电设备 (PSE) 控制器，适合在符合 IEEE 802.3bt 3 类和 4 类标准的以太网供电 (PoE) 系统中使用。LTC4292/LTC4291 适合为符合 802.3af、802.3at 和 802.3bt 标准的 PD 供电。LTC4292/LTC4291 芯片组通过利用低 R_DS(ON) 外部 MOSFET 实现行业内较低的散热，并提供每个电源通道 0.15Ω 的感应电阻。变压器隔离型通信协议替代昂贵的光电耦合器和复杂的 3.3V 电源，实现了显著的 BOM 成本节省。

先进的电源管理功能包括每端口 14 位电流监控、可编程电流限制和预选端口的通用快速关闭。免费许可证附带先进的电源管理主机软件。PD 检测使用专有的多点检测机制，对错误的 PD 识别具有出色的抗扰性。支持自动分类和 5 事件物理分类。LTC4292/LTC4291 附带一个可在高达 1MHz 频率下运行的 I²C 串行接口。LTC4292/LTC4291 可对引脚或 I²C 进行编程以将 PD 传输的功率提升到高达 71.3W。
