TI德州仪器 LT4294 产品介绍

2026-04-14 0次

说明

IEEE 802.3af / at / bt (草案 2.3) 受电设备 (PD) 控制器
支持高达 71W PD
5 事件分级检测
上佳的浪涌保护能力 (100V 绝对最大值)
宽的结温范围 (–40°C 至 125°C)
过热保护
集成的特征电阻器
外部热插拔 N 沟道 MOSFET 用于实现最低的功耗和最高的系统效率
低至 9V 的可配置辅助电源支持
可实现 LTPoE++^® PD 和 IEEE 802.3bt PD 之间的简易过渡
引脚与 LT4275A / B / C 相兼容

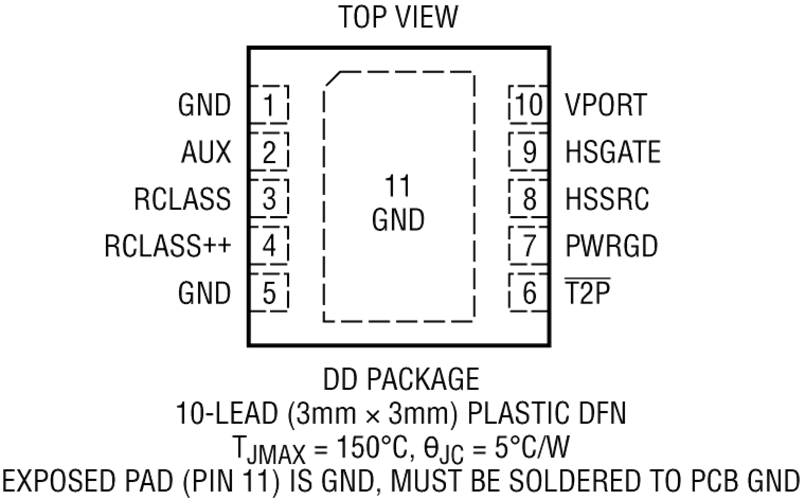

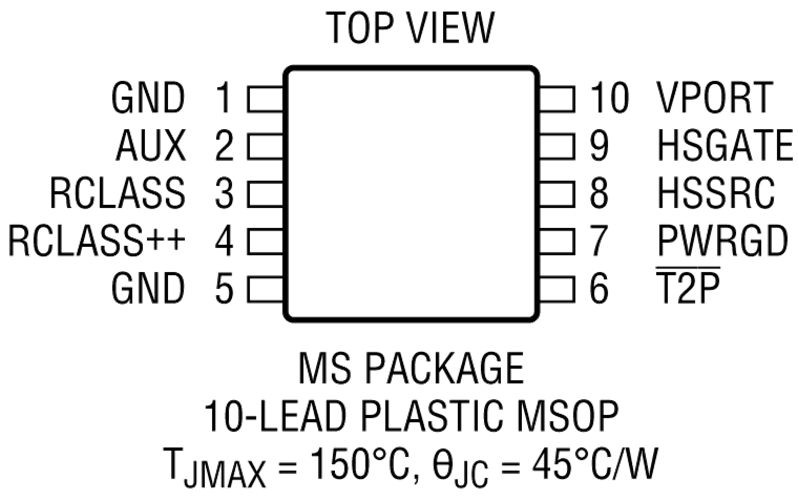

采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装

特性

LT^®4294 是一款符合 IEEE 802.3af / at / bt (草案 2.3) 标准的受电设备 (PD) 接口控制器。T2P 输出负责指示在符合 IEEE802.3bt 标准之相互识别和可用功率之协商期间接收到的分级事件数目。

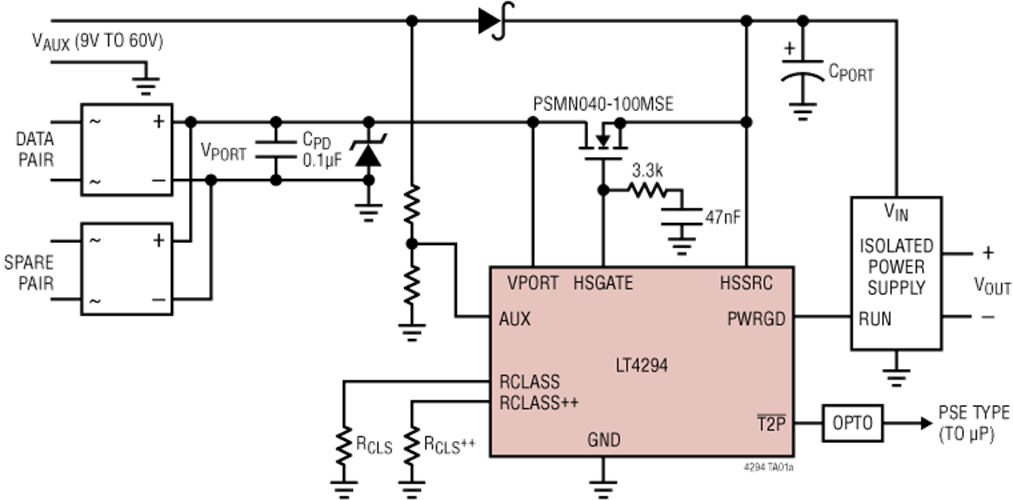

LT4294 采用一个低 R_DS(ON) 外部 N 沟道热插拔 MOSFET 并支持 LT4320 / LT4321 理想二极管桥，以扩展端到端功率输送效率并免除昂贵的散热器。另外，LT4294 还包括一个电源良好输出、片内特征电阻器、欠压闭锁和热保护功能。启动浪涌电流可采用一个外部电容器进行调节。利用 AUX 引脚支持低至 9V 的辅助电源凌驾控制。

LT4294 可通过配置以利用外部组件变更来支持所有可能的 802.3bt、802.3at 和 802.3af 功率级别。与 LT4275 系列 PD 接口控制器的引脚对引脚兼容性可在 LTPoE++ PD 和符合 IEEE 802.3bt 标准的PD之间实现简易型过渡。
